De ce este întrerupătorul cu cuțit 200-4000A o alegere critică pentru izolarea puterii la curent înalt

Abstract:Izolarea fiabilă este esențială în distribuția industrială, stocarea energiei, sistemele fotovoltaice, instalațiile de generatoare și alte aplicații electrice cu curent ridicat. TheÎntrerupător cuțit 200-4000AdinSoutyaeste proiectat pentru a oferi comutare de încredere și izolație vizibilă pentru sistemele de alimentare cu tensiune joasă. Cu o construcție robustă, configurații ale lamei pentru diferite valori nominale de curent, componente conductoare placate cu cositor și conformitate cu GB/T 14048.3 și IEC/EN 60947-3, acest tip de întrerupător cu cuțit poate suporta cerințe exigente de izolare electrică, simplificând în același timp întreținerea și îmbunătățind siguranța operațională.

Cuprins

• Ce este un comutator cu cuțit 200-4000A?
• De ce este importantă izolarea cu curent ridicat?
• Care sunt caracteristicile cheie ale comutatorului cuțit 200-4000A?
• Care sunt specificațiile și configurațiile principale?
• Unde poate fi folosit un comutator cu cuțit de 200-4000 A?
• Cum ar trebui să alegi comutatorul potrivit de cuțit?
• Cum puteți îmbunătăți fiabilitatea instalării și întreținerii?
• Întrebări frecvente
• Concluzie

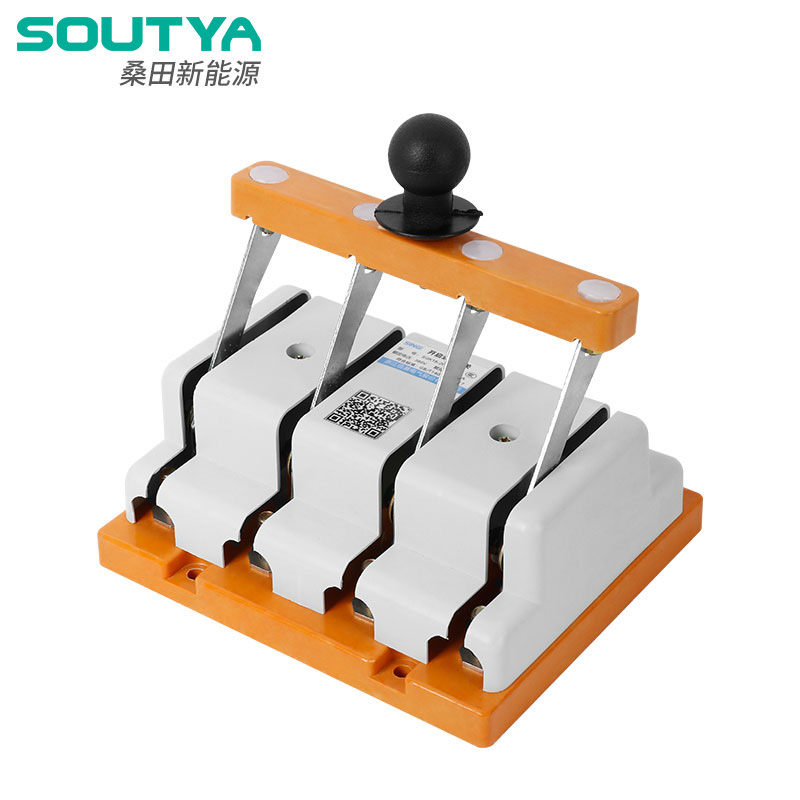

Ce este un comutator cu cuțit 200-4000A?

A Întrerupător cuțit 200-4000Aeste un dispozitiv de comutare și izolație de curent mare destinat sistemelor de distribuție electrică de joasă tensiune. Spre deosebire de un comutator de control convențional conceput în primul rând pentru funcționare frecventă, un comutator cu cuțit asigură o separare fizică clară între componentele conductoare atunci când este deschis. Această izolare vizibilă poate fi deosebit de valoroasă în timpul procedurilor de inspecție electrică, service, întreținere și blocare/etichetare.

Seria SYK18 furnizată de Soutya acoperă aplicații cu curent ridicat și este proiectată pentru utilizarea în cutii de distribuție, panouri de control, poziții principale de deconectare, sisteme de stocare a energiei, echipamente fotovoltaice, secțiuni de magistrală și instalații legate de generator. Specificațiile publicate de producător identifică GB/T 14048.3 și IEC/EN 60947-3 ca standarde aplicabile.

Pentru echipele de achiziții, valoarea cheie a acestui produs nu este pur și simplu evaluarea actuală ridicată. Comutatorul combină capacitatea de purtare a curentului cu o structură mecanică simplă și o izolație vizibilă, făcându-l potrivit pentru aplicațiile în care personalul de întreținere are nevoie de un punct de izolare clar identificabil.

De ce este importantă izolarea cu curent ridicat?

Pe măsură ce sistemele electrice devin mai mari, consecințele unei proceduri incorecte de izolare devin și mai grave. Instalațiile industriale, sistemele de stocare a energiei bateriei, instalațiile fotovoltaice și sistemele generatoare pot implica curenți de funcționare substanțiali. Un dispozitiv de izolare selectat corespunzător ajută la stabilirea unui punct de separare controlat înainte de începerea lucrărilor de întreținere.

Un comutator cu cuțit de curent ridicat poate oferi mai multe beneficii practice:

• Izolare clară:Poziția fizică a lamei oferă o stare deschisă ușor de recunoscut.
• Suport de întreținere:Un punct de deconectare dedicat poate simplifica procedurile de service planificate.
• Compatibilitate cu curent ridicat:Modelele pot fi selectate în funcție de cerințele actuale ale instalației.
• Simplitate mecanică:Mecanismul de operare de bază poate reduce dependența de sistemele electronice complexe de control.
• Integrarea sistemului:Comutatoarele cu cuțit pot fi încorporate în dulapuri de distribuție, sisteme de bare colectoare, echipamente ESS și aplicații ale generatorului.

De exemplu, Soutya descrie aplicații în dulapuri de stocare a energiei de 0,4 kV în care comutatorul poate fi instalat după întrerupătorul principal pentru a crea un spațiu de izolare vizibil după oprirea PCS.

Care sunt caracteristicile cheie ale comutatorului cuțit 200-4000A?

Performanța unui comutator cu cuțit cu curent ridicat depinde de mai mult decât amperajul său nominal. Structura contactului, presiunea, materialele conductoare, configurația mecanică și condițiile de instalare, toate influențează fiabilitatea pe termen lung.

1. Configurații diferite ale lamei

Conform informațiilor despre produs de la Soutya, versiunile 200A și 400A folosesc lame simple, în timp ce versiunile 600A, 1000A și 1500A folosesc lame duble. Această configurație permite ca structura conductivă să fie adaptată la diferite niveluri de curent și cerințe mecanice.

2. Presiune de contact sporită

Arcurile lamelare sunt instalate pe ambele părți ale lamelor pentru a ajuta la menținerea presiunii de contact. Presiunea de contact stabilă este importantă deoarece un contact slab poate crește rezistența, genera căldură și reduce fiabilitatea electrică.

3. Componente conductoare placate cu staniu

Lamele, plăcile de conectare și contactele sunt placate cu cositor. Acest tratament de suprafață este destinat să îmbunătățească protecția suprafeței și performanța de contact a conexiunilor cablurilor, ceea ce este deosebit de relevant în mediile electrice solicitante.

4. Izolare vizibilă-break

Unul dintre cele mai practice avantaje ale unui comutator cu cuțit este capacitatea de a confirma vizual că calea conductivă a fost separată. Această caracteristică este utilă în special acolo unde personalul de întreținere are nevoie de o indicație fizică evidentă a izolării.

5. Flexibilitate de proiectare cu curent ridicat

Pentru instalații mai mari, curentul nominal se poate extinde până la mii de amperi. Acest lucru face ca categoria de produse să fie relevantă pentru sistemele de bare colectoare de mare capacitate, echipamentele mari de stocare a energiei, infrastructura de utilități și aplicațiile generatoare.

Care sunt specificațiile și configurațiile principale?

La evaluarea unuiÎntrerupător cuțit 200-4000A, cumpărătorii ar trebui să compare valoarea electrică, aranjamentul lamei, aplicația dorită, poziția de instalare și standardele aplicabile, mai degrabă decât să selecteze un model bazat exclusiv pe numărul maxim de curent.

Deoarece pagina de produs publicată nu furnizează toți parametrii electrici detaliați pentru fiecare putere nominală de până la 4000A, cumpărătorii ar trebui să solicite fișa tehnică exactă pentru curentul, tensiunea, aranjarea polilor, metoda de instalare și aplicarea necesară înainte de a plasa o comandă de producție.

Unde poate fi folosit un comutator cu cuțit de 200-4000 A?

Gama largă de curent face ca acest tip de comutator să fie potrivit pentru mai multe aplicații electrice cu curent ridicat. Soutya identifică în mod specific mai multe scenarii reprezentative.

Sisteme industriale de stocare a energiei

În dulapurile industriale ESS, întrerupătorul cu cuțit poate servi ca punct de izolare vizibil după întrerupătorul principal. Acest lucru permite tehnicienilor să stabilească un punct de separare clar identificabil în timpul întreținerii.

Izolarea secțiunii de magistrală de joasă tensiune

Versiunile cu curent mare, cum ar fi 2000A, 2500A și 3150A, pot fi utilizate pentru aplicații de izolare a bus-tie. Soutya descrie aceste configurații ca fiind potrivite pentru aplicații cu secțiune de magistrală de joasă tensiune în care izolarea mecanică este importantă.

Aplicații pentru casetele combinatoare fotovoltaice

Configurațiile personalizate pot fi utilizate pentru izolarea DC în sistemele fotovoltaice. Cu toate acestea, atunci când este utilizat într-un mediu fotovoltaic, comutatorul trebuie selectat special pentru tensiunea sistemului, cerințele de comutare DC, caracteristicile arcului și standardele aplicabile.

Izolarea generatorului și a utilităților

Comutatoarele cu cuțit pot fi, de asemenea, poziționate în amonte de echipamentele comutatoarelor de transfer automat în aplicațiile generatoare. Un punct de izolare fizică poate ajuta la prevenirea retroalimentării neintenționate în timpul operațiunilor de întreținere. Soutya identifică o configurație 3150A pentru sistemele generatoare ca exemplu de aplicație.

Cum ar trebui să alegi comutatorul potrivit de cuțit?

Pentru echipele de inginerie și achiziții, selectarea modelului corect necesită o evaluare la nivel de sistem. Luați în considerare următorii factori:

1. Curent nominal:Determinați curentul de funcționare continuu și marja de proiectare necesară.
2. Aplicație AC sau DC:Confirmați dacă configurația selectată este adecvată în mod special pentru tipul de curent și tensiunea dorite.
3. Tensiune nominală:Verificați compatibilitatea cu tensiunea reală a sistemului.
4. Cerințe de rezistență la scurtcircuit:Evaluați curentul de defecțiune potențial și durata de rezistență necesară.
5. Configurația lamei:Confirmați dacă un aranjament cu o singură lamă sau cu două lame este adecvat.
6. Dimensiuni de instalare:Verificați spațiul dulapului, aranjarea barelor colectoare, terminalele și accesul de operare.
7. Metoda de operare:Luați în considerare locația mânerului, funcționarea frontală, interblocarea și cerințele de blocare/etichetare.
8. Standarde și certificare:Confirmați conformitatea cu standardele cerute de piața și proiectul de destinație.

De asemenea, este important să distingem întrerupătorul cu cuțit de un întrerupător. Un comutator cu cuțit este selectat în primul rând pentru funcțiile de comutare și izolare și nu ar trebui considerat automat un substitut pentru protecția la supracurent sau la scurtcircuit. Proiectanții de sistem ar trebui să îl coordoneze cu dispozitivele de protecție adecvate din amonte și din aval.

Cum puteți îmbunătăți fiabilitatea instalării și întreținerii?

Chiar și un comutator robust cu cuțit poate funcționa prost dacă este instalat incorect sau întreținut inadecvat. Inginerii electricieni și echipele de întreținere trebuie să urmeze instrucțiunile de instalare ale producătorului și reglementările aplicabile de siguranță electrică.

• Verificați dacă evaluarea comutatorului corespunde cerințelor reale ale sistemului.
• Asigurați-vă că toate conexiunile sunt strânse corespunzător, conform cerințelor specificate de producător.
• Inspectați periodic suprafețele de contact pentru contaminare, oxidare, supraîncălzire sau uzură anormală.
• Verificați dacă mecanismul de acționare se mișcă lin, fără rezistență excesivă.
• Mențineți spațiul liber adecvat și preveniți contactul accidental cu componentele sub tensiune.
• Utilizați proceduri adecvate de blocare/etichetare în timpul întreținerii.
• Nu acţionaţi niciodată un comutator în afara capacităţii sale electrice specificate sau a condiţiilor de aplicare.

Pentru instalațiile critice, inspecția periodică ar trebui să fie încorporată în programul de întreținere preventivă a șantierului. Orice creștere anormală a temperaturii, decolorare, izolație deteriorată, conexiune slăbită sau deformare mecanică trebuie investigată de personal calificat.

Întrebări frecvente

Ce evaluări actuale sunt disponibile pentru întrerupătorul cuțitelor 200-4000A?

Seria de produse acoperă o gamă largă de 200-4000A. Pagina publicată identifică în mod specific configurațiile cu o singură lamă pentru 200A și 400A și configurațiile cu două lame pentru 600A, 1000A și 1500A. Pentru cerințe de actualitate mai mare, cumpărătorii ar trebui să confirme modelul exact și configurația cu producătorul.

Ce standarde respectă comutatorul de cuțit SYK18?

Soutya afirmă că seria SYK18 este proiectată conform GB/T 14048.3 și IEC/EN 60947-3. Cerințele de certificare și conformitate specifice proiectului trebuie încă confirmate înainte de achiziție.

Poate un întrerupător cu cuțit să înlocuiască un întrerupător?

Nu în general. Un întrerupător cu cuțit este destinat în principal pentru comutare și izolare. Întreruptoarele asigură funcții de protecție, cum ar fi întreruperea condițiilor de suprasarcină și scurtcircuit. Cele două dispozitive pot lucra împreună ca parte a unui sistem coordonat de protecție electrică.

Unde este instalat în mod obișnuit un comutator cu cuțit de mare curent?

Aplicațiile tipice includ dulapuri industriale ESS, secțiuni de magistrală de joasă tensiune, echipamente electrice fotovoltaice, cutii de distribuție, panouri de control, sisteme generatoare și poziții principale de deconectare.

Ce ar trebui să confirm înainte de a cumpăra un întrerupător de cuțit 200-4000A?

Confirmați curentul nominal, tensiunea de funcționare, aplicația AC/DC, aranjamentul polilor, cerințele de rezistență la scurtcircuit, dimensiunile de instalare, metoda de conectare, mecanismul de operare, standardele și orice cerințe de certificare specifice proiectului.

Concluzie

TheÎntrerupător cuțit 200-4000Aeste o soluție practică pentru comutarea cu curent înalt și izolarea electrică vizibilă, unde funcționarea mecanică fiabilă și separarea clară de întreținere sunt importante. Seria SYK18 de la Soutya combină configurații multiple de curent, presiunea de contact a arcului lamelar, componente conductoare placate cu staniu și aplicații care acoperă ESS industrial, sisteme fotovoltaice, secțiuni de magistrală de joasă tensiune și instalații de generatoare. Pentru ingineri și profesioniști în achiziții, alegerea modelului corect ar trebui să înceapă întotdeauna cu parametrii electrici actuali și cerințele de siguranță ale proiectului.

Dacă vă procurați o soluție fiabilă de izolare de curent ridicat pentru un proiect industrial, comercial, PV, ESS sau generator,contactaţi-nepentru a discuta curentul necesar, tensiunea, configurația, condițiile de aplicare și specificațiile tehnice. Soutya vă poate ajuta să evaluați soluția adecvată de comutator cu cuțit pentru sistemul dvs. electric și să vă ofere asistență profesională pentru cerințele dvs. de achiziție.
