Suport siguranță DC 1000V

Suportul pentru siguranțe SYF5-DC 1000V de la Soutya oferă protecție fiabilă cu certificare CE. Contactați-ne astăzi pentru o cotație competitivă!, furnizat de producătorul din China Zhejiang Soutya New Energy LLC, oferă protecție de 1000 V DC, 2–32 A cu capacitate de întrerupere de 20 kA pentru cutia de combinare solară.
Caracteristici cheie
Indicație luminoasă, cunoașteți clar starea firului siguranței.
Deschideți mânerul, acesta poate fi tras în sus, mai ușor de înlocuit firul siguranței.
Nit plus sudare cu ultrasunete mai solidă, cablurile nu se despart.
Aplicare în caseta combinatoare fotovoltaice.

Trimite o anchetă

Descriere produs

Suportul pentru siguranțe SYF5-3DC 1000V de la Soutya oferă protecție fiabilă cu certificare CE. Contactați-ne astăzi pentru o cotație competitivă! de la producătorul chinez Zhejiang Soutya New Energy LLC este un dispozitiv de întrerupere de 1000 V DC, 2–32 A, 20 kA pentru PV rezidențial de 3-15 kW cutie-combinator .

Caracteristică

Carcasa siguranței seria SYF5 este realizată din material PA66 cu punct de topire ridicat, adică mai sigur și mai de încredere.
Miezul fuzibil este o topitură cu secțiune transversală variabilă din foi de argint pur încapsulat într-un tub de topire din porțelan de înaltă rezistență. Topirea tubul este umplut cu nisip de cuarț de înaltă puritate tratat chimic și special substanțe chimice tratate ca mijloace de stingere a arcului electric. Cele două capete ale topiturii sunt conectat ferm la capacele de capăt prin sudare în puncte.

Scenarii de aplicare

1. PV pe acoperiș rezidențial (3–15 kW)

Se potrivește cutii de șiruri de 1000 V DC pentru monofazate 5–10 kW sau trifazate 10–15 kW sisteme; Legăturile de siguranță de 10,3 × 38 mm se potrivesc cu siguranțe șiruri comune de 6–25 A.

2.Seturi solare pentru carport mic și balcon

Valoarea nominală de 1000 V acoperă 2–4 șiruri de module de 450 W; izolatorul compact 1P economisește spațiu în carcase din plastic IP65 montate sub module.

3.Circuite hibride invertor-baterie de uz casnic

Izolează stivele de baterii de 48 V/51,2 V intensificate până la 600–800 V DC bus în interior unități hibride de 5–10 kW; Ruperea de 20 kA tratează defecțiunile scurte ale bateriei.

4. Încărcătoare domestice EV AC (7–11 kW)

Când încărcătoarele utilizează magistrala PFC internă de 800 V CC, SYF5-32P asigură întreținere izolarea înaintea condensatorului DC link.

5.Iluminat DC de putere redusă / micro-rețele de grădină

Protejează 380 V/750 V DC gradina sau autobuzul de iluminat stradal alimentat de stâlpi fotovoltaici mici; Carcasa PA66 rezistă în aer liber la -40 °C până la +90 °C.

Parametrul tehnic

Model	SYF5-32P
Numărul de poli	1P
Conform standardului	IEC60269-1 IEC60269-6


Tensiune nominală de lucru Ue VDC	1000VDC
Curentul nominal In A	2-32A
Capacitate de rupere kA	20 kA
Nivel de protecție	IP20
Cablaj Mm²	1-10 mm²
Interval de temperatură de funcționare	-40℃~+90℃

Altitudine	≤2000m
Umiditatea relativă	+20℃, ≤90% +30℃, ≤80% +40℃, ≤70%

Mediul de instalare	Fără vibrații și șocuri semnificative

Categoria de instalare	Clasa III

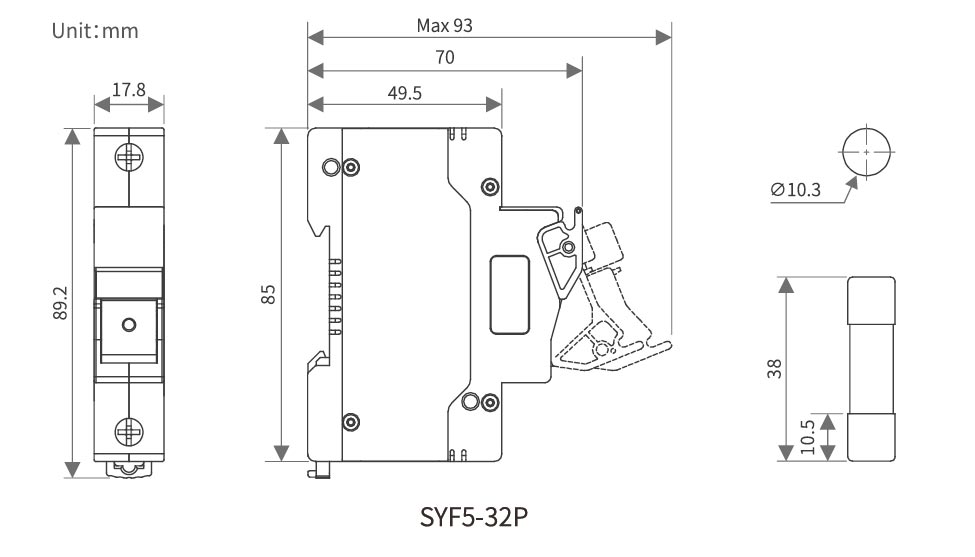

Aspect și dimensiuni de instalare

DC 1000V Fuse Holder

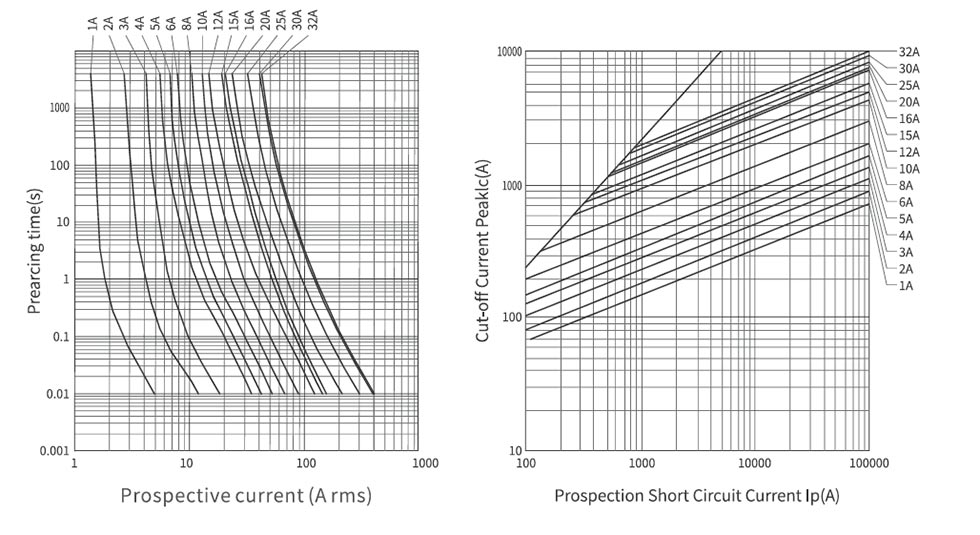

Diagrama de cablare DC

DC 1000V Fuse Holder

Dimensiunea miezului siguranței (mm)	Curent nominal (A)	Tensiune nominală (V)	Pierdere de putere		Joule integrală
			Pierdere de putere		Joule integrală
			0,7 inchi (W)	1,01 n (W)	Integrală joule frontală arc P't(A²s)	Total de topire Joule I²t(A²s)
			0,7 inchi (W)	1,01 n (W)	Integrală joule frontală arc P't(A²s)	Total de topire Joule I²t(A²s)
10,3x38	2	1000	0.8	1.72	2	3.3
10,3x38	3	1000	0.96	1.77	3	11
10,3x38	4	1000	1.1	1.86	5	27
10,3x38	5	1000	1.15	1.95	7	46
10,3x38	6	1000	1.24	2.08	12	89
10,3x38	8	1000	1.32	2.25	7	31
10,3x38	10	1000	1.41	2.39	9	68
10,3x38	12	1000	1.49	2.64	17	136
10,3x38	15	1000	1.54	2.91	28	215
10,3x38	16	1000	1.58	2.97	32	255
10,3x38	20	1000	1.87	3.52	50	392
10,3×38	25	1000	2.25	4.22	66	508
10,3x38	30	1000	2.35	4.41	106	821
10,3x38	32	1000	2.4	4.5	125	976
10,3×85	2	1500	1.7	3.2	4	8
10,3x85	3	1500	1.77	3.32	6	11
10,3×85	4	1500	1.69	3.19	8	14
10,3×85	5	1500	1.71	3.22	11	22
10,3×85	6	1500	1.73	3.25	15	30
10,3×85	8	1500	1.79	3.36	9	35
10,3×85	10	1500	1.99	3.74	10	98
10,3×85	12	1500	2.28	4.29	12	120
10,3x85	15	1500	2.63	4.95	14	170
10,3×85	16	1500	2.69	5.06	16	190
10,3×85	20	1500	3	5.65	34	400
10,3×85	25	1500	4.11	7.7	80	600
10,3×85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920

Zhejiang Soutya New Energy LLC
