Suport pentru siguranțe DC 1500V

Suport siguranță SYF5-50P DC 1500V, suport de siguranță fotovoltaic 50 A furnizat de producătorul chinez Zhejiang Soutya New Energy LLC – este un unitate de protecție montată pe panou construită din policarbonat rezistent la UV carcasă și etanșare IP65 pentru performanțe de lungă durată în aer liber. The suportul blochează un element de siguranță gPV de 10 × 38 mm (2,2 × 13,2 cm în total) și oferă o capacitate de întrerupere de 25 kA de eliminare a defecțiunii cu întrerupere vizibilă indicarea și siguranța întreținerii, în timp ce cablat din fabrică pozitiv, negativ și terminațiile PE asigură o continuitate sigură de împământare. Proiectat pentru Sub-matrice fotovoltaică cu un singur șir sau mai multe șiruri, oferă supracurent esențial izolarea și legătura echipotențială.

Parametrul tehnic

Scenarii de aplicare

1.Cutii de combinare fotovoltaice la scară de utilitate

1 șiruri de 500 V DC din module 182/210 mm până la 50 A; 10,3 × 85 mm siguranțe permiteți 28–40 A pe șir, reducând numărul de cutii în blocuri de 2,5 MW.

2. Acoperișuri comerciale / industriale mari ≥ 30 kW

Invertoarele trifazate de 50 kW–110 kW cu 1 300–1 500 V MPPT beneficiază de 25 kA capacitate de rupere și distanță de contact de 1 mm pentru stingerea sigură a arcului.

3.Sisteme de stocare a energiei bateriei în containere (BESS)

1 rafturi de baterii 200–1 500 V DC de până la 2,5 MWh; Evaluarea 50 A protejează fiecare rack în timp ce Icu-ul de 25 kA gestionează curentul de scurtcircuit al bateriei pline.

Stații de încărcare rapidă DC de 4.150 kW–400 kW

Protejează magistrala de 1 000–1 500 V DC între stiva redresorului și distribuitor; izolatorul de siguranță permite retragerea în siguranță în timpul întreținerii fără închidere jos toată banca încărcătoarelor.

5.PV + stocare hub-uri de încărcare EV

Dublă utilizare pe aceeași magistrală de 1 500 V: un izolator de siguranță pentru fiecare șir de intrare PV și altul pe suport de baterie, simplificând piesele de schimb și logistica.

6. Instalații fotovoltaice în deșert sau plutitoare

Interval de funcționare de la −50 °C la +90 °C și bornele IP20 cu siguranță pentru degete rezistă medii aspre în aer liber sau cu umiditate ridicată; Elementul siguranței de 85 mm oferă mai mult Nu sunt lăsat să treacă pentru cabluri lungi.

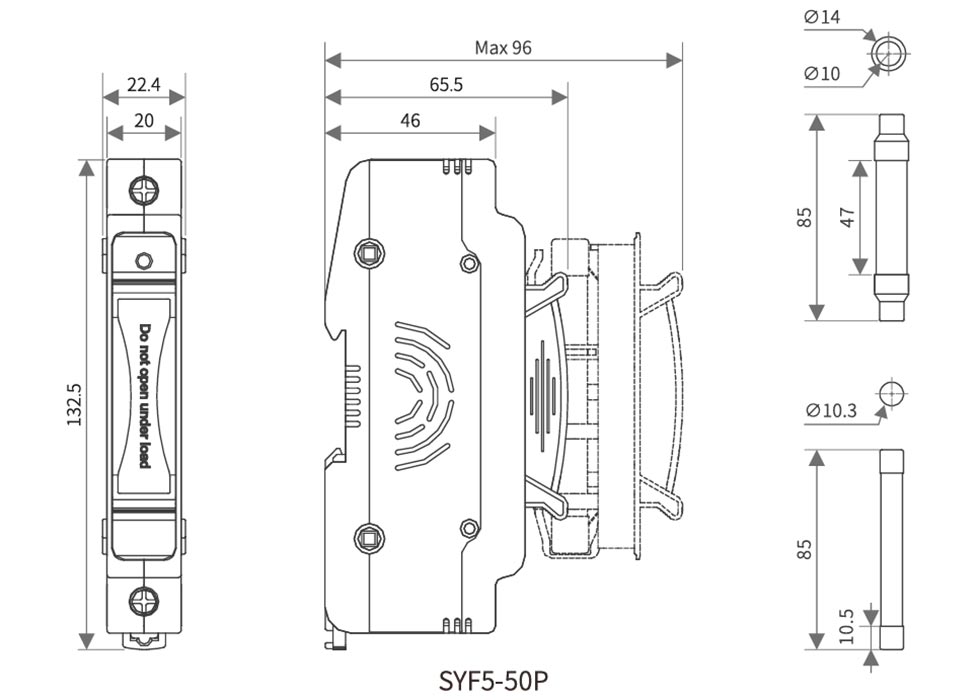

Aspect și dimensiuni de instalare

Diagrama de cablare DC
