Dispozitiv de protecție la supratensiune 1500V DC

Dispozitivul de protecție la supratensiune SYS5-40P 1500V DC, furnizat de China producătorul Zhejiang Soutya New Energy LLC, este un 500–1500 V DC, clasa T2 SPD cu curent de descărcare maxim de 40 kA și protecție la tensiune ≤5,2 kV nivel, cu o deconectare termică de siguranță și o telecomandă de comutare contact de semnalizare pentru integrarea SCADA, proiectat pentru imunitate la supratensiune rețele fotovoltaice la scară de utilitate, BESS containerizat și încărcare EV de mare putere infrastructura.

Scenarii de aplicare

1. Ferme solare de 1500 V la scară de utilitate

În interiorul dulapului DC al stațiilor invertor de 3,3 MW, un SPD per intrare MPPT protejează împotriva fulgerelor directe și indirecte. Nivelul de protecție de 5,2 kV îndeplinește coordonarea izolației de 6 kV, în timp ce ieșirea de la distanță se alimentează uzina SCADA pentru monitorizarea centralizată a supratensiunii.

2. BESS containerizat (2–5 MWh)

Pe magistrala de grup de baterii de 1200–1500 V, SPD-ul este montat pe șină lângă sigurante; contactul uscat de deconectare termică este introdus în buclă în PCS circuit de oprire de urgență, blocând instantaneu convertorul dacă SPD-ul se defectează și prevenirea propagării arcului.

Huburi de încărcare ultra-rapidă de 3,1500 V ≥360 kW

Atât carcasa redresorului de 1500 V, cât și camionul de schimb de baterii de 1000 V circuitele sunt paralele cu SPD-uri, limitând supratensiunile de 2 kV/µs pe front abrupt contactoare de mare putere și module de protecție 1700 V IGBT.

4.Sisteme de urmărire agro-PV în teren montan

Alimentatoarele cu motor tracker (1000 V) rulează alături de șiruri de 1500 V pentru o lungă perioadă de timp distante; SPD-ul, instalat în cutia de joncțiune a trackerului, previne induse crește de la cuplarea în șiruri și evită PID și combinator-box defectarea izolației.

5. Platforme de amplificare PV offshore

În partea de sus a panoului de colectare 1500 V DC, terminale din cupru nichelate cu acoperire anti-spray salină. Semnalul de la distanță este convertit prin fibră optică către centrul de control onshore, permițând starea de supratensiune în timp real monitorizare la 40 km de mal.

Parametrul tehnic

Notă: SPD categoria T2 este utilizat în principal în principalele dulapuri de intrare ale sisteme de distributie.

Dispozitiv accesoriu

Dispozitiv de izolare a erorilor

Protectorul de supratensiune este echipat cu un dispozitiv de protecție pentru izolarea defecțiunilor. Când protectorul se defectează din cauza supraîncălzirii, acest dispozitiv poate deconectați-l automat de la rețeaua electrică în timp ce furnizați un semnal indicativ. Când protectorul funcționează normal, indicatorul fereastra este verde; după izolarea eșecului, fereastra se afișează roșu.

Dispozitiv de semnal de alarmă la distanță

Protectia poate fi fabricata cu contacte de semnal la distanta. Acest dispozitiv include un set de contacte normal deschise și normal închise. Când cel Protectorul funcționează normal, contactul normal închis este cuplat. Dacă unul sau mai multe module ale protectorului defectează, contactul va comuta de la normal închis la normal deschis, activând contactul normal deschis la trimite un semnal de eroare.

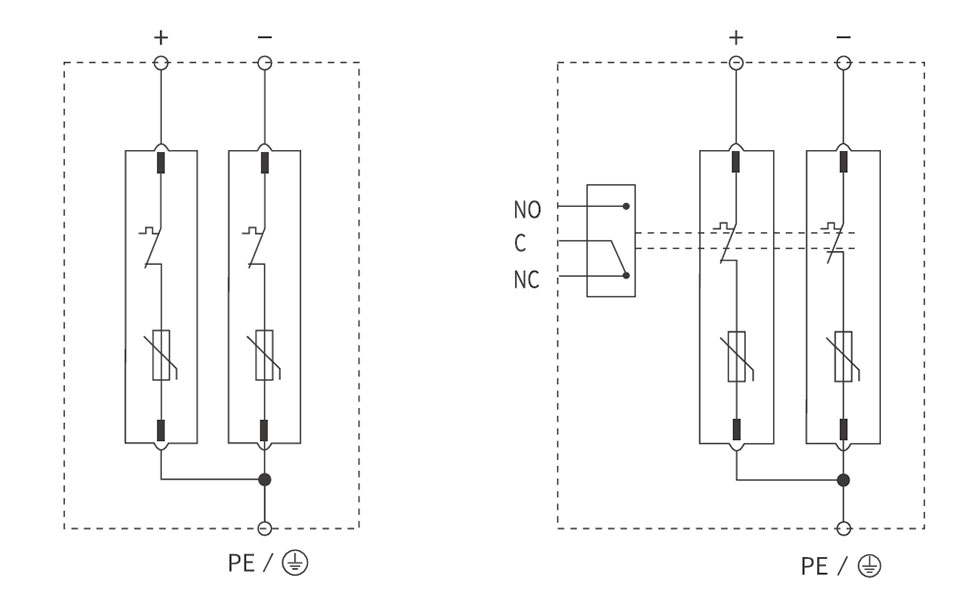

Schema de cablare

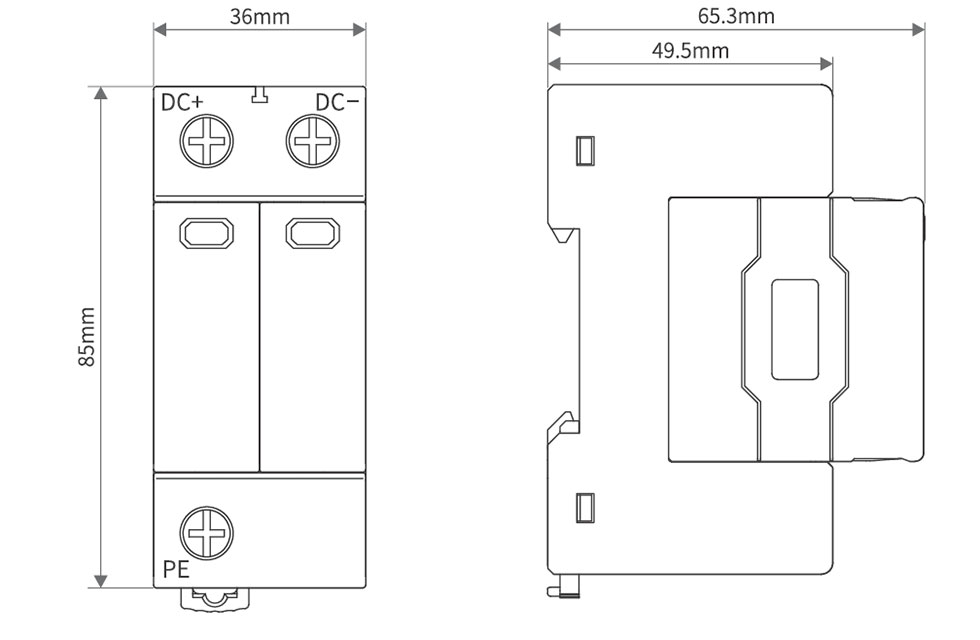

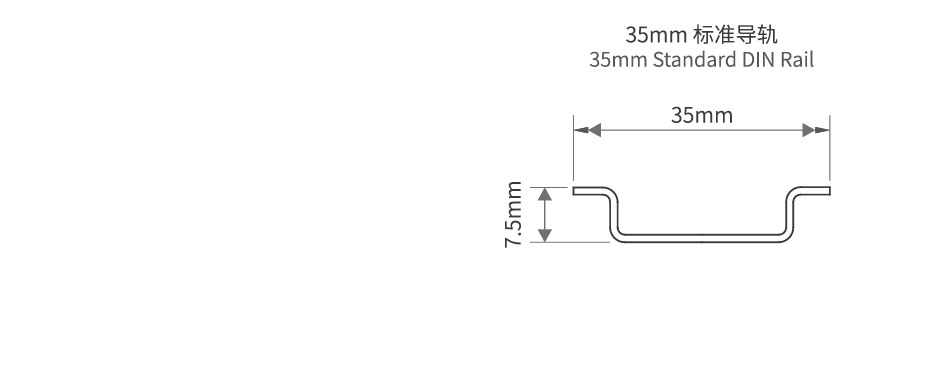

Aspect și dimensiuni de instalare
