Ce face ca o cutie de combinare de 1000 V DC 4 in 2 out tip MCB este esentiala pentru sistemele solare

De ce are nevoie un sistem solar de o cutie de combinare DC?

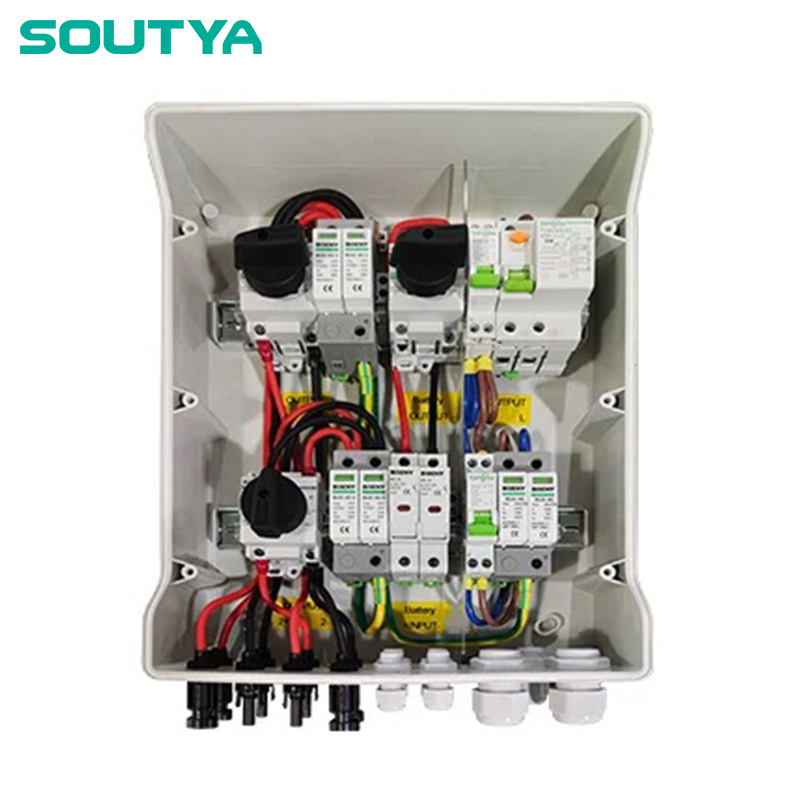

În instalațiile fotovoltaice, mai multe șiruri fotovoltaice trebuie combinate înainte de conectarea la invertor. O cutie de combinare reduce cablarea, oferă protecție la supracurent și izolează defecțiunile. Fără el, fiecare șir ar necesita cablare separată la invertor, crescând costul și riscul. Cutia de combinare Soutya 1000V DC combină patru șiruri în două ieșiri, protejând în același timp fiecare șir cu un MCB dedicat.

Ce oferă configurația 4 în 2 afară?

Topologia 4-in-2-out înseamnă că patru șiruri de intrare sunt combinate în două circuite de ieșire separate. Acest lucru oferă flexibilitate: puteți alimenta două invertoare sau două intrări MPPT. De asemenea, reduce numărul de cabluri mari care rulează din matrice. Configurația este obișnuită în acoperișurile comerciale de dimensiuni medii, unde numărul șirurilor este gestionabil, dar necesită totuși protecție organizată.

Cum funcționează protecția MCB în această cutie de combinare?

Fiecare canal de intrare este echipat cu un întrerupător de circuit miniatural DC (MCB). MCB se declanșează atunci când curentul depășește valoarea nominală (de exemplu, modelele 15A sau 20A). Acest lucru protejează cablurile și echipamentele de scurtcircuite și suprasarcini. Întreruptoarele sunt polarizate, ceea ce înseamnă că este nevoie de cabluri de polaritate corectă. Cutia de combinare include și opțiuni de dispozitiv de protecție la supratensiune (SPD) (verificați varianta). Carcasa este clasificată IP65 pentru utilizare în exterior.

Care aplicații se potrivesc cel mai bine cu această cutie de combinare?

• Acoperișuri solare comerciale:4 șiruri sunt tipice pentru sistemele de 10–30 kW.
• Matrice montate la sol:Factorul de formă compact se potrivește combinării la nivel de șir.
• Proiecte la scară de utilitate:Folosit în sub-matrice în care sunt combinate grupuri de șiruri.
• Stocare cuplată DC:Când combinați șirurile fotovoltaice pentru a încărca invertoarele de baterie.

Ce ar trebui să verifice cumpărătorii înainte de a comanda?

1. Tensiunea maximă a sistemului – confirmați că matricea Voc nu depășește 1000V.
2. Curent șir – asigurați-vă că ratingul MCB depășește Isc (1,25x Isc).
3. Certificari – verificati daca caseta indeplineste codurile locale (IEC, UL etc.).
4. Gradul de incintă – IP65 este potrivit pentru montare în exterior.
5. Borne de cablare – asigurați compatibilitatea cu dimensiunile cablurilor utilizate.
