Întrerupător miniatural cu reînchidere automată

Disjunctorul miniatural cu reînchidere automată, furnizat de China producătorul Zhejiang Soutya New Energy LLC. Dispune de un circuit miniatural întrerupător ca întrerupător principal, echipat cu un inteligent ultra-mic operator electric cu microprocesor. Are functii pentru supratensiune, subtensiune, pierdere de tensiune și acțiuni de întârziere, cu automate reconectare după revenirea tensiunii. Este conform cu tehnica specificații pentru întrerupătoarele fotovoltaice distribuite conectate la rețea: GB/T 10963.1, IEC/EN 60898-1 și Q/GDW 1972.

Caracteristică

Protecție la scurtcircuit
Protecție la supra/sub/pierdere de tensiune
după refacerea tensiunii
Capacitate nominală de rupere 10kA
Timp de inchidere automata: 7s-10s

Parametrul tehnic

Mediul de operare

Altitudine:≤2000m;
Categoria de instalare:Ⅱ、Ⅲ;
Metodă de instalare: Montare pe șină DIN verticală încorporată
Gradul de poluare: 2.

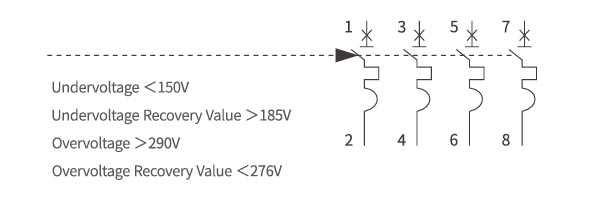

Schema de cablare

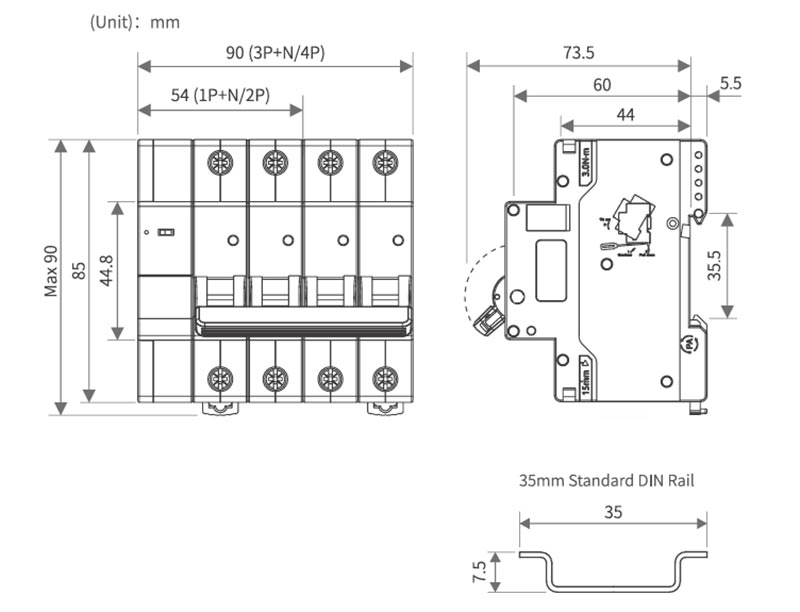

Aspect și dimensiuni de instalare

Scenarii de aplicare

1. Sisteme fotovoltaice pe acoperiș și C&I String

400 V/230 V, acoperiș rezidențial și comercial monofazat sau trifazat matrice; se montează în interiorul cutiei de joncțiune AC care se află între șir invertorul și contorul de utilitate pentru a da suprasarcină, scurtcircuit și automat reînchidere după revenirea tensiunii din rețea.

2. Ieșire AC invertor conectat la rețea

Montat din fabrică de către producătorii OEM de invertoare ca protector standard de curent alternativ la 5-15 kW modele monofazate sau trifazate de 10-30 kW; Capacitate de rupere de 10 kA acoperă curentul de defect potențial ridicat observat la tabloul de distribuție.

3. Plăci de contorizare a energiei distribuite

Folosit ca dispozitiv principal de izolare/MCB în interiorul „cutiei de contor PV” cerut de Standarde de utilitate State-Grid / China Southern Power; declanșare sub tensiune <150 V și declanșare la supratensiune >290 V garantează deconectarea automată când grila derivă în afara ferestrei anti-insulare.

4. Car-port & Agrivoltaic Strings

Stalpi de combinare în aer liber unde resetarea manuală este incomodă; 20 000 de cicluri Durata de viață mecanică și ratingul de –25 °C…+60 °C permit fără întreținere, sezonier operare.

5. Sisteme mici de stocare bazate pe baterii

Modernizări Li-ion sau LiFePO₄ cuplate cu AC; întrerupătorul se deschide pe invertorul bateriei supracurent și se reînchide odată ce BMS semnalează tensiune normală, eliminând apeluri ale clienților.

6. Chioșcuri de iluminat stradal și de încărcare EV

Alimentează ramura de iluminat de 32 A/40 A sau încărcătorul de nivel 2 de la același PV circuit; amprenta compactă 1P+N sau 3P+N 54 mm/90 mm economisește carcasa prețioasă spatiu.

7. Distribuție de adăposturi agricole și telecomunicații

Oferă protecție la subtensiune pentru pompe cu motor sau telecomunicații atunci redresoare care trebuie să se închidă atunci când rețeaua slabă din mediul rural se prăbușește repornește automat când linia revine >185 V.

8. Unități portabile PV Skid și închiriere

Generatoare de închiriere cu instalare rapidă pentru festivaluri sau șantiere; reînchiderea plug-and-play evită intervenția manuală de fiecare dată când rețeaua sau sughitul grupului electrogen.
