Ce întrerupătoare de curent continuu mențin sistemele solare și de stocare mai sigure?

De ce sistemele DC au nevoie de protecție dedicată?

Alimentarea DC pare simplă din exterior. Un șir fotovoltaic produce curent, un dulap de baterii stochează energie, un încărcător EV transferă puterea, iar un panou de distribuție trimite energie electrică acolo unde este nevoie. Adevărata provocare începe atunci când ceva nu merge bine. Spre deosebire de curentul AC, care trece în mod natural zero de multe ori pe secundă, curentul DC nu oferă același punct de întrerupere ușor. Când apare o defecțiune, arcul poate fi mai persistent, mai fierbinte și mai greu de stins.

Acesta este motivul pentru careîntrerupătoare de circuit DCnu sunt doar dispozitive de comutare obișnuite cu o etichetă diferită. Sunt construite pentru a deconecta curentul continuu în siguranță în condiții de suprasarcină sau scurtcircuit. În termeni practici, ele ajută la prevenirea supraîncălzirii cablurilor, a deteriorării echipamentelor, a riscului de incendiu și a timpului de oprire inutil. Pentru un instalator solar, acest lucru poate proteja cutiile combinatoare și circuitele din partea invertorului. Pentru un integrator de stocare a energiei, poate proteja șirurile de baterii și dulapurile DC. Pentru un proiect de încărcare a vehiculelor electrice, acesta poate sprijini o distribuție mai sigură a energiei în cazul în care curentul ridicat face parte din funcționarea zilnică.

Cumpărătorii se concentrează adesea pe curentul nominal mai întâi, deoarece este ușor de înțeles. Cu toate acestea, curentul nominal este doar o parte a deciziei. Tensiunea sistemului, capacitatea de întrerupere, proiectarea de stingere a arcului, numărul de poli, direcția cablajului, mediul de instalare și cerințele de certificare contează. Un întrerupător care pare acceptabil pe hârtie poate fi încă nepotrivit dacă nu poate întrerupe energia de defect reală a sistemului.

Cu ce ​​probleme se confruntă cumpărătorii atunci când selectează întrerupătoarele DC?

Majoritatea greșelilor de cumpărare nu se întâmplă deoarece cumpărătorul ignoră siguranța. Se întâmplă deoarece sistemele DC au mai multe detalii ascunse care sunt ușor de subestimat. Un proiect poate părea standard, dar comportamentul electric se schimbă atunci când șirurile sunt conectate în serie, când dulapurile de baterii funcționează la tensiune înaltă sau când echipamentul de încărcare necesită protecție rapidă și stabilă.

Un punct de durere comun este nepotrivirea tensiunii. Unii cumpărători folosesc întreruptoare de curent alternativ în sistemele de curent continuu sau aleg un întrerupător de curent continuu cu o tensiune nominală care nu se potrivește cu tensiunea totală în circuit deschis a instalației. Acest lucru poate deveni periculos deoarece întrerupătorul poate să nu stingă arcul corect în timpul deconectării.

Un alt punct dureros este polaritatea incertă. În unele produse DC, direcția cablajului contează. Dacă instalatorii inversează bornele pozitive și negative ale unui întrerupător polarizat, dispozitivul poate să nu se întrerupă în siguranță. Proiectele nepolarizate sau bidirecționale pot reduce erorile de instalare, în special în proiectele în care mai multe echipe lucrează la fața locului.

Capacitatea de rupere este, de asemenea, frecvent trecută cu vederea. Un întrerupător trebuie să suporte mai mult decât curentul normal de funcționare. Trebuie să poată întrerupe curentul maxim de scurtcircuit posibil în acea parte a sistemului. În stocarea energiei bateriei, curentul de defecțiune poate crește rapid, astfel încât proiectarea slabă a protecției poate duce la consecințe grave.

Cumpărătorii se îngrijorează și de consistența ofertei. Atunci când un proiect necesită loturi repetate, unități de înlocuire sau protecție standardizată pe mai multe site-uri, aprovizionarea aleatorie poate crea o combinație de specificații și obiceiuri de instalare. Aici se lucrează cu un producător experimentat, cum ar fiZhejiang Soutya New Energy LLCpoate ajuta cumpărătorii să organizeze selecția produselor, comunicarea tehnică și achizițiile viitoare.

• Confuzie de tensiune:Valorile nominale AC și DC nu sunt interschimbabile.
• Risc de întrerupere a arcului:Arcurile DC pot fi mai greu de stins.
• Tip greșit de întrerupător:Sistemele mici, șirurile fotovoltaice de înaltă tensiune și dulapurile mari DC au nevoie de soluții diferite.
• Greșeli de instalare:Polaritatea, direcția cablajului și configurația stâlpilor trebuie verificate cu atenție.
• Incoerența furnizorului:Aprovizionarea instabilă poate crea lacune în specificații între proiecte.

Cum controlează întreruptoarele de circuit DC defecțiunile?

Când curentul depășește intervalul permis,întrerupătoare de circuit DCdeconectați circuitul pentru a limita deteriorarea. Principiul de funcționare poate include protecție termică pentru suprasarcini și protecție magnetică pentru scurtcircuite, în funcție de proiectarea produsului. Diferența cheie este ceea ce se întâmplă în interiorul întreruptorului în timpul întreruperii. Odată ce contactele se deschid, se formează un arc. Într-un circuit de curent continuu, acel arc trebuie să fie ghidat, întins, răcit și stins rapid.

Design bun întrerupător de curent continuu acordă o atenție deosebită structurii de contact, dispoziției jgheabului arcului, spațiului de contact, materialului izolator și rezistenței interne la căldură. Este posibil ca aceste detalii să nu fie vizibile pentru cumpărător la prima vedere, dar influențează siguranța în condiții reale de defecțiune. Un întrerupător de înaltă calitate nu se împiedică doar; se declanșează într-un mod controlat.

În sistemele de energie solară, întrerupătorul poate fi instalat între șiruri fotovoltaice, cutii de combinare, invertoare și unități de distribuție DC. În stocarea energiei, poate sta pe partea de curent continuu a rafturilor de baterii, a sistemelor de conversie a puterii sau a circuitelor de protecție la nivel de cabinet. În încărcarea EV, poate proteja ramurile de pe partea de curent continuu, unde întreruperile stabile și funcționarea fiabilă sunt esențiale.

Pentru cumpărători, scopul nu este să memoreze fiecare structură internă. Scopul este de a pune întrebările potrivite înainte de a comanda: Care este tensiunea DC maximă? Care este curentul așteptat? Care este nivelul de scurtcircuit? Este nevoie de protecție bidirecțională? Va fi folosit întrerupătorul într-o cutie combinatoare, dulap, încărcător sau panou de distribuție? Există probleme de mediu, cum ar fi căldura, praful, umiditatea sau expunerea în incintă exterioară?

Ce tip se potrivește fiecărei aplicații?

Nu orice proiect are nevoie de același tip de întrerupător. Sistemele solare mici pe acoperiș, centralele fotovoltaice comerciale, dulapurile de stocare a energiei bateriei și panourile industriale DC pot avea cerințe de protecție foarte diferite. Tabelul de mai jos oferă o comparație practică pentru deciziile comune de cumpărare.

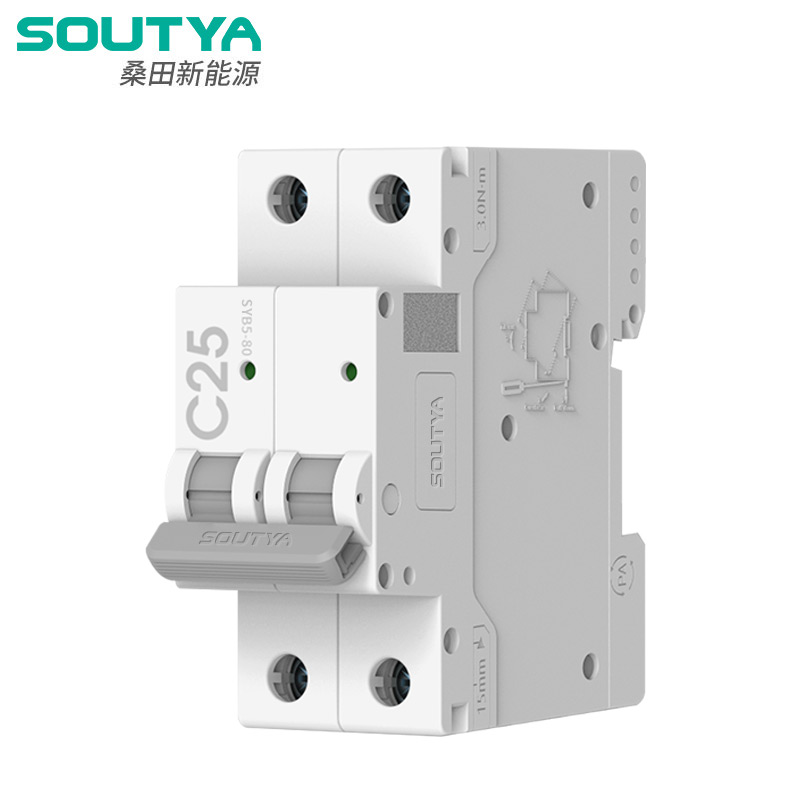

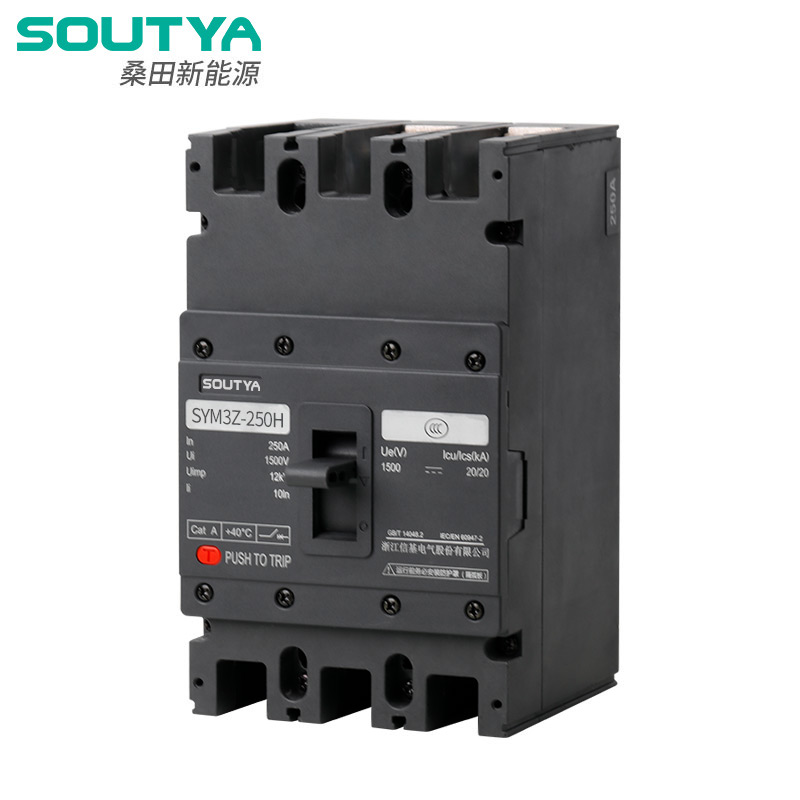

Un cumpărător ar trebui să evite să selecteze numai după numele produsului. Pot fi apelați doi întrerupătoriîntrerupătoare de circuit DC, dar unul poate fi proiectat pentru circuite compacte de curent scăzut, în timp ce altul poate fi destinat echipamentelor fotovoltaice de înaltă tensiune sau echipamente mari de stocare a energiei. Abordarea mai sigură este să construiți o fișă de specificații înainte de a compara prețurile.

Ce ar trebui să verifice cumpărătorii înainte de a comanda?

Un proces de selecție clar economisește timp, reduce repetarea și ajută la prevenirea disputelor de instalare. Înainte de a plasa o comandă, cumpărătorii ar trebui să pregătească parametrii electrici de bază și condițiile de aplicare. Acest lucru permite furnizorului să recomande un model mai precis în loc să ghicească din informațiile incomplete ale proiectului.

1. Confirmați tensiunea sistemului.Utilizați tensiunea DC maximă posibilă, nu numai tensiunea normală de funcționare. În sistemele fotovoltaice, tensiunea în circuit deschis poate crește în condiții de frig.
2. Confirmați curentul nominal.Întrerupătorul trebuie să susțină funcționarea normală fără declanșări neplăcute, protejând în același timp circuitul în mod corespunzător.
3. Verificați capacitatea de rupere.Întrerupătorul trebuie să întrerupă curentul de scurtcircuit disponibil la punctul de instalare.
4. Alegeți configurația corectă a stâlpilor.Dispozițiile de cablare diferite pot necesita numere de poli și metode de conectare diferite.
5. Examinați cerințele de polaritate.Dacă echipele de instalare au nevoie de mai multă flexibilitate, opțiunile nepolarizate sau bidirecționale pot reduce riscul.
6. Luați în considerare incinta și mediul.Temperatura, umiditatea, praful, vibrațiile și ventilația dulapului pot afecta performanța pe termen lung.
7. Solicitati documentatia tehnica.Desenele, parametrii produsului, ghidurile de instalare și informațiile de testare îl ajută pe cumpărător să ia o decizie sigură.

Pentru distribuitori și contractori de proiect, standardizarea este o altă problemă importantă. Dacă fiecare proiect folosește un întrerupător diferit fără o logică clară de selecție, inventarul devine mai greu de gestionat. Înlocuirea devine, de asemenea, mai lentă. O gamă de produse bine organizată îi ajută pe distribuitori să răspundă mai rapid atunci când clienții au nevoie de mostre, comenzi repetate sau asistență post-vânzare.

De ce contează capacitatea furnizorului?

În protecția electrică, furnizorul face parte din lanțul de siguranță. Un produs cu costuri reduse, cu specificații neclare, poate crea mai multe cheltuieli ulterior prin întârzieri ale proiectelor, costuri de înlocuire și daune în încrederea utilizatorilor finali. Cumpărătorii au nevoie de un furnizor care să înțeleagă cum este utilizată protecția DC în sistemele practice, nu doar cum să expedieze un articol standard.

Zhejiang Soutya New Energy LLC furnizează componente electrice de curent continuu pentru aplicații precum sisteme de energie regenerabilă, echipamente de stocare a energiei, stații de încărcare pentru vehicule electrice, cutii de combinare CC și panouri de distribuție. Pentru cumpărătorii care cautăîntrerupătoare de circuit DC, acest lucru contează deoarece selecția de produse se conectează adesea cu sistemul mai larg. Este posibil ca un întrerupător să fie necesar să funcționeze alături de întrerupătoare de izolație, dispozitive de protecție la supratensiune, cutii de combinare sau alte componente pe partea de curent continuu.

Un furnizor capabil poate ajuta cumpărătorii să compare tipurile de produse, să clarifice valorile nominale, să înțeleagă limitările de instalare și să evite modelele nepotrivite. Acest lucru este util în special pentru distribuitorii de peste mări, contractorii EPC, instalatorii solari și integratorii de stocare a energiei care au nevoie de achiziții repetabile, mai degrabă decât de comenzi de probă unică.

Comunicarea bună cu furnizorul ar trebui să fie, de asemenea, directă. Dacă un cumpărător furnizează date de proiect neclare, furnizorul ar trebui să întrebe despre tensiune, curent, nivel de defecțiune, aplicație, carcasă și cantitate. Dacă un produs nu este potrivit, furnizorul trebuie să explice de ce. Pe termen lung, sfaturile tehnice practice sunt mai valoroase decât o cotație rapidă cu detalii lipsă.

Cum pot utilizatorii să îmbunătățească fiabilitatea pe termen lung?

Chiar și bine selectateîntrerupătoare de circuit DCnecesită instalare și inspecție adecvată. Fiabilitatea pe termen lung depinde atât de calitatea produsului, cât și de managementul site-ului. Terminalele slăbite, cablurile supraîncălzite, ventilația slabă a dulapului și pătrunderea umezelii pot reduce siguranța sistemului.

În timpul instalării, tehnicienii trebuie să urmeze diagrama de cablare, cerințele de cuplu, regulile de distanță și recomandările pentru carcase. După punerea sub tensiune a sistemului, trebuie să verifice dacă există căldură anormală, declanșare instabilă, decolorare vizibilă, miros neobișnuit sau semne de arc. Pentru activele solare și de stocare de mare valoare, inspecția programată nu este o formalitate; este un obicei de control al costurilor.

• Verificați etanșeitatea terminalelor după instalare și în timpul întreținerii planificate.
• Păstrați dulapurile electrice curate, uscate și ventilate corespunzător.
• Înlocuiți întrerupătoarele care prezintă semne de supraîncălzire, crăpare, urme de carbon sau deteriorare mecanică.
• Nu resetați în mod repetat un întrerupător fără a identifica cauza declanșării.
• Înregistrați numerele de model și specificațiile pentru înlocuirea viitoare și planificarea inventarului.

În multe proiecte, întrerupătorul este observat numai atunci când apare o defecțiune. E prea târziu. Tratarea componentelor de protecție ca active critice ajută la reducerea reparațiilor de urgență și face ca funcționarea sistemului să fie mai previzibilă.
