Dispozitiv de protecție la supratensiune 1000V DC

Dispozitivul de protecție la supratensiune SYS5-40P 1000V DC, furnizat de China producătorul Zhejiang Soutya New Energy LLC, este un 500–1000 V DC, clasa T2 SPD cu curent de descărcare maxim de 40 kA și protecție la tensiune ≤3,9 kV nivel, conceput pentru a limita fulgerele și supratensiunile de comutare în locuințe stringuri fotovoltaice pe acoperiș, centrale solare mici C&I și depozitare casnică a bateriilor sisteme.

Scenarii de aplicare

1. PV pe acoperiș rezidențial

Montat pe partea DC a invertoarelor șir monofazate sau trifazate de 5–20 kW, prinde fulgerele induse și tranzitorii de comutare; protectia de 3,9 kV Nivelul asigură izolarea șirului de 600–800 V, în timp ce șină DIN IP20 carcasa se potrivește în interiorul unui tablou de distribuție casnic.

2.Small C&I metal-deck solar plants

În sistemele de 20–60 kW, în șir este instalat un SPD la două șiruri cutie combinatoare. Contactele semnalului de la distanță sunt conectate în paralel și conectate la portul RS-485 al invertorului, trimițând alarme „Eșec SPD” către mobilul proprietarului aplicație și reducerea inspecțiilor la fața locului.

3.Unități hibride PV-baterie de acasă

Între stiva de baterii de 48 V/51,2 V și magistrala de 600 V DC a unui echipament all-in-one invertor, SPD previne supratensiunile de comutare generate de baterie DC-DC etapele de la reflectarea în modulele fotovoltaice.

4.Încărcătoare comunitare DC ≤80 kW

Pe magistrala de 750 V DC care alimentează modulele de putere, SPD-ul suprimă arcul supratensiuni cauzate de cicluri frecvente de conectare/deconectare, protejând SiC intern MOSFET-uri și senzori Hall.

5.Renovări solare pentru turnuri de telecomunicații

O sarcină –48 V împarte aceeași rețea de împământare cu o magistrală PV de 800 V; SPD-ul oprește fulgerele care circulă de-a lungul cablurilor de alimentare în adăpostul de alimentare, menținerea BBU și a echipamentelor de transport în aer.

Parametrul tehnic

Notă: SPD categoria T2 este utilizat în principal în principalele dulapuri de intrare ale sistemelor de distribuție.

Dispozitiv accesoriu

Dispozitiv de izolare a erorilor

Protectorul de supratensiune este echipat cu un dispozitiv de protecție pentru izolarea defecțiunilor. Când protectorul se defectează din cauza supraîncălzirii, acest dispozitiv îl poate deconecta automat de la rețeaua de alimentare în timp ce oferă un semnal de indicație. Când protectorul funcționează normal, fereastra indicatoare este verde; după izolarea eșecului, fereastra se afișează roșu.

Dispozitiv de semnal de alarmă la distanță

Protectia poate fi fabricata cu contacte de semnal la distanta. Acest dispozitiv include un set de contacte normal deschise și normal închise. Când protectorul funcționează normal, contactul normal închis este cuplat. Dacă unul sau mai multe module ale protectorului defectează, contactul va comuta de la normal închis la normal deschis, activând contactul normal deschis pentru a trimite un semnal de eroare.

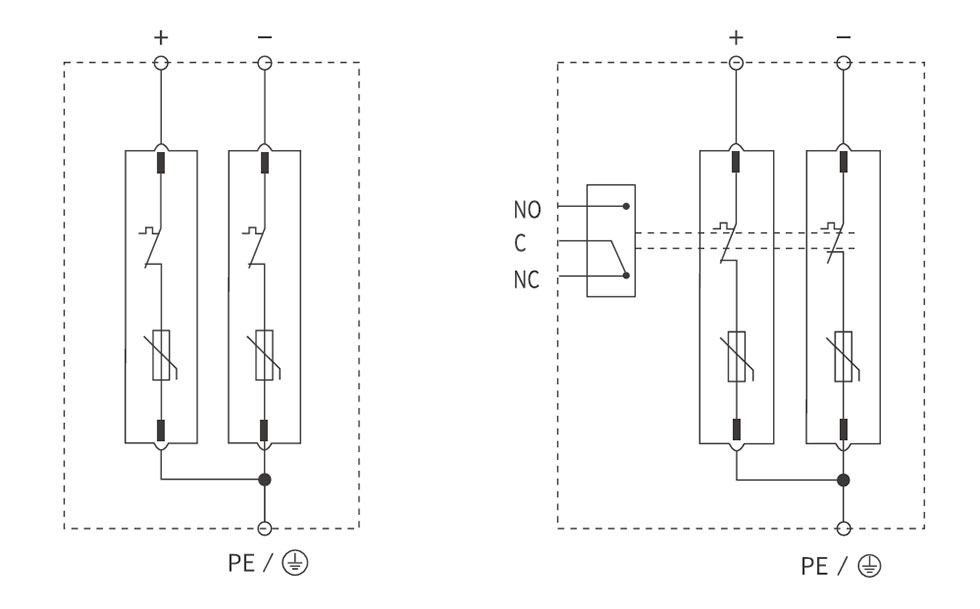

Schema de cablare

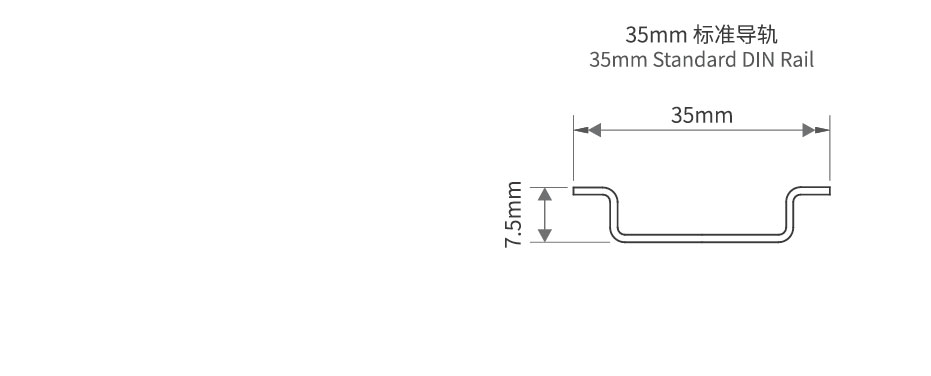

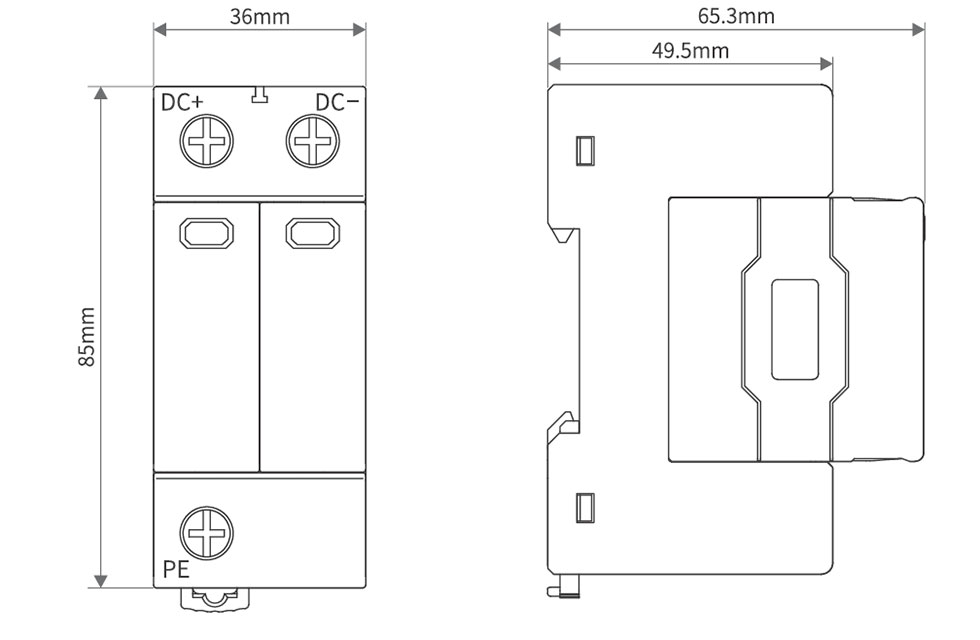

Aspect și dimensiuni de instalare
