Întrerupător miniatural DC de înaltă tensiune

Întrerupătorul de circuit miniatural de înaltă tensiune SYB5-40P, furnizat de producătorul din China Zhejiang Soutya New Energy LLC, oferă protecție circuitului de 1 500 V CC.
Caracteristici cheie
• Capacitate de înaltă tensiune: unipolar 500 V DC, până la 1.500 V DC — mai puține șiruri, costuri mai mici.
• Protecție bidirecțională nepolarizată pentru o instalare mai rapidă și mai ușoară.
• Contacte cu întrerupere dublă cu spațiu de contact foarte larg pentru o siguranță superioară.
• Ideal pentru cutiile combinatoare DC din sistemele fotovoltaice.

Trimite o anchetă

Descriere produs

SGB5-40P întrerupător miniatural DC de înaltă tensiune furnizat de China producătorul Zhejiang Soutya New Energy LLC, este un 1500 V DC, bidirecțional și întrerupător miniatural nepolarizat cu întrerupere de 1,5 kA, ideal pentru PV, BESS și protecție pentru încărcătorul EV.

Caracteristică

micro-rețele.
Protecție nepolară, bidirecțională;
Protectie la suprasarcina;
Arc scurt;
Protectie la scurtcircuit;
Capacitate mare de rupere;

Certificate: CB, CE, TUV, UKCA

Scenarii de aplicare

Întrerupătorul miniatural DC de înaltă tensiune SGB5-40P oferă economie de spațiu, protecție sigură, bidirecțională pentru sisteme de energie regenerabilă de 1 500 V CC — PV, stocare, încărcătoare EV și DC

1. Cutii combinatoare PV DC

– Valoarea 1500 V DC permite șiruri mai lungi, reducând numărul de cutii combinatoare; protecția bidirecțională mânerele inversă pe timp de noapte curenti.

2. Rafturi comerciale/rezidențiale pentru baterii

– Cablajul nepolarizat simplifică punerea în paralel sau schimbarea bateriei module; declanșarea termomagnetică izolează rapid defecțiunile de încărcare/descărcare.

3. Stații de încărcare rapidă de 150 kW+ DC

– Designul șină DIN cu lățimea de 18 mm se potrivește cu cabinele de încărcare compacte; 1,5 kA capacitatea de rupere asigură magistrala DC internă.

4. Micro-rețele DC și distribuție DC pentru centre de date

– Protejează circuitele de ramificație 750 V / 1 000 V / 1 500 V DC; B, C sau D curbele se potrivesc cu diferite profile de sarcină.

5. PV distribuit la altitudine mare sau în aer liber

– Funcționează de la -30 °C la +70 °C fără reducere de putere până la 2 000 m altitudine, potrivite pentru medii dure.

Parametrul tehnic

Model		SGB5-40P
Pol		1P	2P	3P	4P
Tensiune nominală de lucru Ue		500VDC	1000VDC	1500VDC	1500VDC

Curentul maxim al cadrului		40A
Intrare curent nominal		6A, 10A, 16A, 20A, 25A, 32A, 40A
Tensiune nominală de izolație Ui		1000VDC		1500VDC
Tensiune nominală de rezistență la impuls Uimp		8kV

Caracteristici de declanșare		B/C/D
Tip de declanșare		Termo-magnetic
Capacitate de rupere operațională Ics		1,5 kA (DC)

Capacitate maximă de rupere lcu		1,5 kA (DC)
Viața electrică
Valoarea medie reală		În medie de 1000 de ori
Valoarea specificată standard		De 300 de ori
Viața mecanică
Valoarea medie reală		≥15000 de ori
Valoarea specificată standard		9700 de ori
Categoria de supratensiune		Ⅲ
Gradul de poluare		3
Nivel de protecție		IP40;Termina IP20
Rezistență la umiditate și căldură		Categoria 2
Umiditatea relativă		≤95%
Rezistenta la vibratii		Conform IEC60068-2-6
Parametrii de rezistență mecanică la impact		Conform IEC60068-2-27

Capacitatea cablajului		2,5~35 mm²
Cuplul de cablare		3,0 Nm
Temperatura ambiantă de funcționare		-30℃~+70℃
Temperatura ambianta de depozitare		-40℃~+85℃
Metoda de instalare		DIN35
Altitudine		≤2000m
Greutate		0,13 kg/stâlp
Dimensiune	Lungime	108 mm

	Lăţime	18 mm	36 mm	54 mm	72 mm
	Înălţime	Max 78 mm
Pachet	Buc/Cutie	12	6	4	3

	Cutie/Cutie	10
	Carton/Palet	80
Depozitare		Produsul trebuie depozitat într-un depozit bine ventilat, cu umiditatea relativă care nu depășește 80% și temperatura ambiantă ar trebui să fie între -40℃ și +80℃. În plus, nu ar trebui să existe gaze acide, alcaline sau corozive prezente.

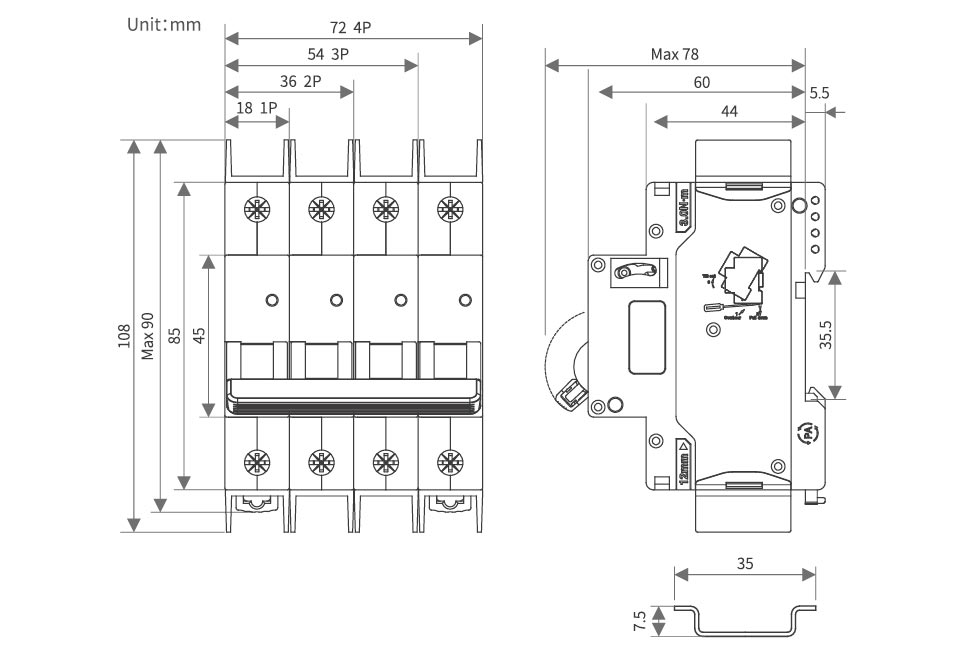

Aspect și dimensiuni de instalare

High Voltage DC Miniature Circuit Breaker

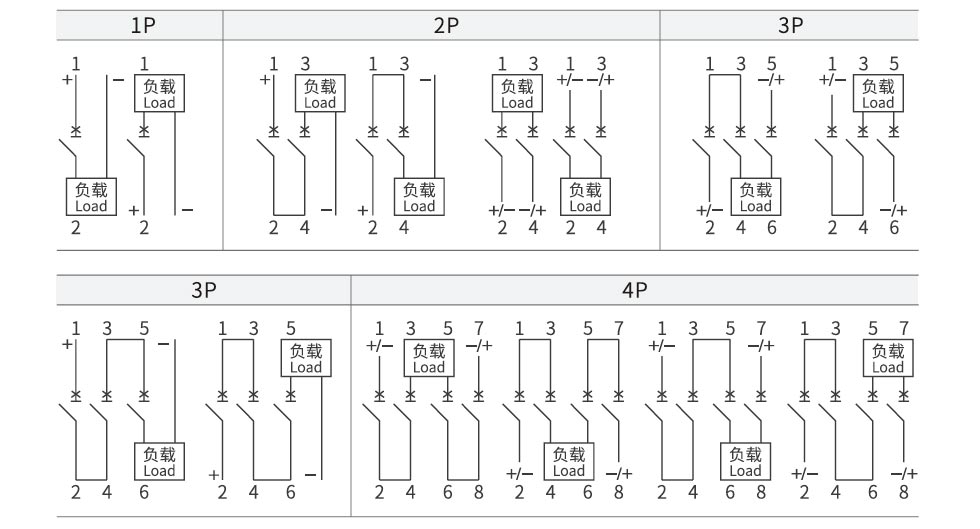

Diagrama de cablare DC

High Voltage DC Miniature Circuit Breaker

Factorul de derating

Tabelul factorului de reducere a temperaturii

Temperatură	-30℃	-25℃	-20℃	-15℃	-10℃	-5℃	0℃	5℃	10℃	15℃
Coeficientul de curent nominal de operare	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Temperatură	20℃	25℃	30℃	40℃	45℃	50℃	55°C	60℃	65°C	70℃
Coeficientul de curent nominal de operare	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Tabelul factorului de derating al altitudinii

Altitudine /m	2000	3000	4000	5000
Coeficient de curent de lucru nominal	1	0.96	0.91	0.86
Coeficient de tensiune nominală de lucru	1	1	1	1
Coeficient de tensiune de rezistență la frecvența de putere nominală	1	0.9	0.82	0.71
Coeficient nominal de tensiune de rezistență la impuls	1	0.9	0.82	0.71
Limita nominală Capacitatea segmentului de scurtcircuit și durata de viață electrică Coeficient	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Tabel cu factori de derating pentru instalarea una lângă alta a MCBS

Nr. de MCB	1	2~3	4~5	6~8	9~10
In≤25A Coeficient	1	0.96	0.9	0.8	0.7
32A≤In≤63A Coeficient	1	0.92	0.8	0.7	0.6

Accesorii

Dispozitiv de eliberare auxiliar MX
Tensiune nominală de control Us	DC: 24~48V AC: 110~230V
Timp maxim de declanșare	<10 ms
Rezistenta bobinei	5Ω
Limită curent	≥1,6A
Viața mecanică	de 10000 de ori
Viața electrică	de 4000 de ori
Cuplul cablajului	0,8 N · m
Capacitate de cablare	Fir dur de 1,0 mm²
	Sârmă moale de 1,0 mm² cu urechi terminale
Interval de temperatură de funcționare	-30℃~+70℃


Condiții de mediu	Nu ar trebui să existe substanțe periculoase explozive și nici dăunătoare gaze sau praf conductiv care poate coroda sau deteriora izolația
Poziția de asamblare	În partea stângă a întreruptorului

Condiții de instalare	Montare pe șină standard DIN35mm

Contact auxiliar OF
Capacitatea de rupere a contactului	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0,5A;Ue=110V
Tensiune minima de operare	5V


Curent minim de funcționare	10mA


Tensiune nominală de izolație	500V
Curent nominal de scurtcircuit limitat Ik	1000A
Curentul de încălzire convenit Ith	4A
Viața mecanică	de 10000 de ori
Viața electrică	de 4000 de ori
Cuplul cablajului	0,8 N · m
Capacitate de cablare	1,0 mm²
Numărul de contacte	1 normal deschis, 1 normal închis

Interval de temperatură de funcționare	-30℃~+70℃
Condiții de mediu	Nu ar trebui să existe substanțe periculoase explozive și nici dăunătoare gaze sau praf conductiv care poate coroda sau deteriora izolația

Poziția de asamblare	În partea stângă a întreruptorului

Condiții de instalare	Montare pe șină standard DIN 35 mm
