Întrerupător DC miniatural

Întrerupătorul de circuit miniatural SYB5-80 DC, furnizat de producătorul din China Zhejiang Soutya New Energy LLC, oferă protecție pentru circuitele AC 230/400V și DC 300~1200V.
Caracteristici cheie
▶ Comun pentru AC și DC (AC230/400V, DC300~1200V)
▶ Fără distincție de polaritate pozitivă sau negativă, protecție bidirecțională, mai ușor de instalat.
▶ Arc scurt de rupere mare, siguranță mai mare.

Trimite o anchetă

Descriere produs

Întrerupătorul miniatural DC SYB5-80, furnizat de China producătorul Zhejiang Soutya New Energy LLC, este un 300–1200 V DC și 230/400 Întrerupător miniatural bidirecțional și nepolarizat V AC, cu un 10 KA AC / Capacitate de rupere DC 6KA, proiectat pentru protecție la înaltă tensiune în PV sisteme, sisteme de stocare a energiei bateriei (BESS) și vehicule electrice echipamente de încărcare.

Caracteristică

Protecție la scurtcircuit, protecție la suprasarcină
Capacitate maximă de rupere: 10 KA AC / 6KA DC
Protecție nepolară, bidirecțională
Arcuri scurte
Material ignifug

Scenarii de aplicare

1.Cutii de combinare PV rezidențiale și comerciale

Protejează intrările șir de 300–1200 V DC și ieșirile invertorului de 230 V/400 V AC; lățimea unipolului dublează densitatea în carcasele mici.

2.Invertoare hibride PV-baterie

Întrerupător bidirecțional, nepolarizat pe mânerele magistralei bateriei de 300–1200 V DC curenți de încărcare și descărcare fără recablare.

3. Încărcătoare mici DC EV (≤ 20 kW)

Protecție magistrală de ieșire 600–1200 V DC; Întreruperea de 6 kA elimină defecțiunile arcului în timpul evenimente plug-in/out.

4.Rack-uri DC pentru telecomunicații și centre de date

Combinațiile de stâlpi protejează serverul de 48 V/240 V/380 V sau ramuri UPS până la 1200 V DC; Montarea pe șină DIN economisește spațiu în dulap.

5.Micro-rețele DC de joasă tensiune

Distribuție 380–1200 V DC pentru iluminat LED, ventilatoare sau pompe; curbele B/C/D se potrivesc cu diverse caracteristici de sarcină.

6. Site-uri dure sau de mare altitudine

−30 °C până la +70 °C, fără derating până la 2 000 m, se potrivește cu carcase IP66 pentru carporturi, centrale agrovoltaice și pe acoperiș.

Parametrul tehnic

Model		SGB5-80

Pol		1P	2P	3P	4P
Tensiune nominală de lucru Ue		230VAC	400VAC	400VAC	400VAC
		300VDC	600VDC	900VDC	120VDC
Curentul maxim al cadrului		80A
Intrare curent nominal		6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A
Tensiune nominală de izolație Ui		690VAC
		600V DC 900VDC 1200VDC
Tensiune nominală de rezistență la impuls Uimp		8kV

Caracteristici de declanșare		B/C/D
Tip de declanșare		Termo-magnetic
Ics Capacitate operațională de rupere lcs		7,5kA(AC)6kA(DC)
Icu Capacitate maximă de rupere lcu		10kA(AC)6kA(DC)
Viața electrică
Valoarea medie reală		În medie de 4000 de ori (AC) de 1000 de ori (DC)

Valoarea specificată standard		de 1500 de ori (AC) de 300 de ori (DC)

Viața mecanică
Valoarea medie reală		≥15000 de ori
Valoarea specificată standard		8500 ori (AC) 9700 ori (DC)

Categoria de supratensiune		Ⅲ
Gradul de poluare		3
Nivel de protecție		IP40;Termina IP20
Rezistență la umiditate și căldură		Categoria 2
Umiditatea relativă		≤95%
Rezistenta la vibratii		Baza IEC60068-2-6
Parametrii de rezistență mecanică la impact		Baza IEC60068-2-27

Capacitatea cablajului		25~35mm²
Cuplul de cablare		3,0 Nm
Temperatura ambiantă de funcționare		-30℃~+70℃
Temperatura ambianta de depozitare		-40℃~+85℃
Metoda de instalare		DIN35
Altitudine		≤2000m
Greutate		0,13 kg/stâlp
Dimensiune	Lungime	85 mm
	Lăţime	18 mm	36 mm	54 mm	72 mm
	Înălţime	Max 78 mm
Pachet	Buc/Cutie	12	6	4	3
	Cutie/Cutie	10
	Carton/Palet	80
Depozitare		Produsul trebuie depozitat într-un depozit bine ventilat, cu umiditatea relativă care nu depășește 80% și temperatura ambiantă ar trebui să fie între -40℃ și +80℃. În plus, nu ar trebui să existe gaze acide, alcaline sau corozive prezente.

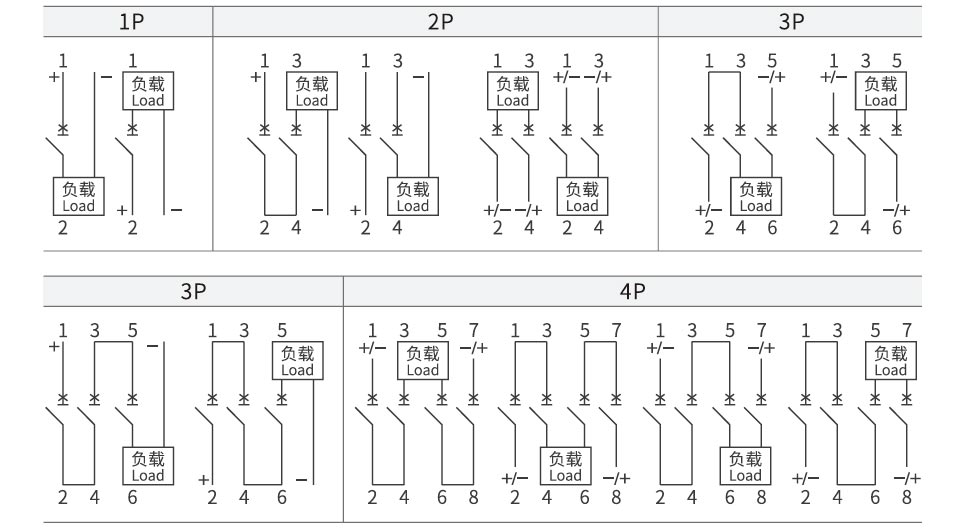

Diagrama de cablare DC

DC Miniature Circuit Breaker

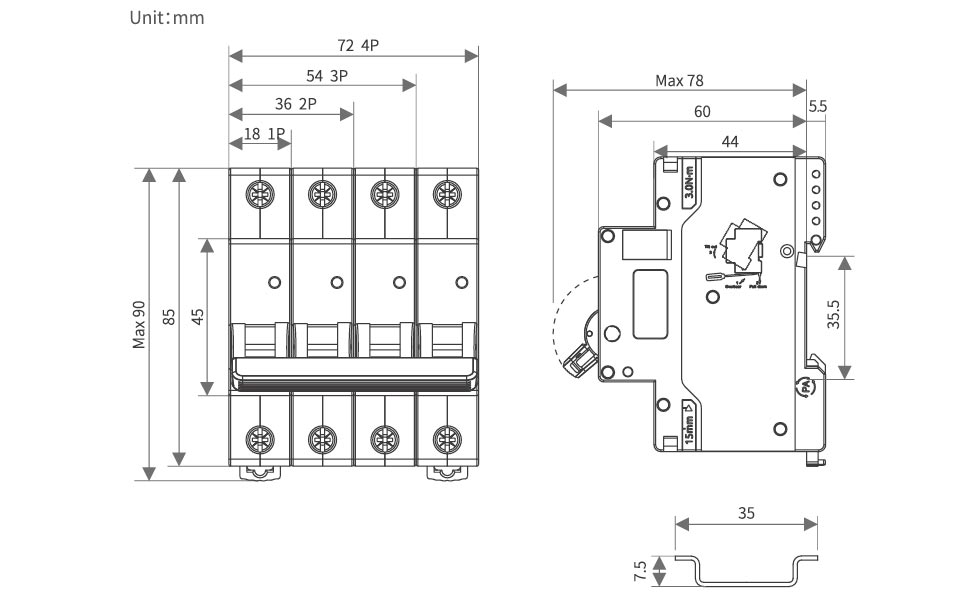

Aspect și dimensiuni de instalare

DC Miniature Circuit Breaker

Factorul de derating

Tabelul factorului de reducere a temperaturii

Temperatură	-30℃	-25℃	-20℃	-15℃	-10℃	-5℃	0℃	5℃	10℃	15℃
Coeficientul de curent nominal de operare	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Temperatură	20℃	25℃	30℃	40℃	45℃	50℃	55°C	60℃	65°C	70℃
Coeficientul de curent nominal de operare	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Tabelul factorului de derating al altitudinii

Altitudine /m	2000	3000	4000	5000
Coeficientul de curent nominal de lucru	1	0.96	0.91	0.86
Coeficient de tensiune nominală de lucru	1	1	1	1
Coeficient de tensiune de rezistență la frecvența de putere nominală	1	0.9	0.82	0.71
Coeficient nominal de tensiune de rezistență la impuls	1	0.9	0.82	0.71
Limita nominală Capacitatea segmentului de scurtcircuit și durata de viață electrică Coeficient	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Tabel cu factori de derating pentru instalarea una lângă alta a MCBS

Nr. de MCB	1	2~3	4~5	6~8	9~10
In≤25A Coeficient	1	0.96	0.9	0.8	0.7
32A≤In≤63A Coeficient	1	0.92	0.8	0.7	0.6
Coeficient 80A≤In≤125A	1	0.9	0.8	0.7	/

Accesorii

Dispozitiv de eliberare auxiliar MX
Tensiune nominală de control Us	DC: 24~48V AC: 110~230V
Timp maxim de declanșare	<10 ms
Rezistenta bobinei	50
Limită curent	≥1,6A
Viața mecanică	de 10000 de ori
Viața electrică	de 4000 de ori
Cuplul cablajului	0,8 N · m
Capacitate de cablare	Fir dur de 1,0 mm²
	Fir moale de 1,0 mm² cu urechi terminale
Interval de temperatură de funcționare	-30℃~+70℃


Condiții de mediu	Nu ar trebui să existe substanțe periculoase explozive și nici dăunătoare gaze sau praf conductiv care poate coroda sau deteriora izolația
Poziția de asamblare	În partea stângă a întreruptorului

Condiții de instalare	Montare pe șină standard DIN35mm

Contact auxiliar OF
Capacitatea de rupere a contactului	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0,5A;Ue=110V
Tensiune minima de operare	5V
Curent minim de operare	10mA
Tensiune nominală de izolație	500V
Curent nominal de scurtcircuit limitat	1000A
Curentul de încălzire convenit Ith	4A
Viața mecanică	10000 (ori)
Viața electrică	4000 (ori)
Cuplul cablajului	0,8 N · m
Capacitate de cablare	1,0 mm²
Numărul de contacte	1 normal deschis, 1 normal închis

Interval de temperatură de funcționare	-30℃~+70℃


Condiții de mediu	Nu ar trebui să existe substanțe periculoase explozive și nici dăunătoare gaze sau praf conductiv care poate coroda sau deteriora izolația
Poziția de asamblare	În partea stângă a întreruptorului

Condiții de instalare	Montare pe șină standard DIN 35 mm
