1000V DC Combiner Box 4 In 2 Out tip MCB

Cutia de combinare 500/1000V DC 4 in 2 out tip MCB, furnizată de China producătorul Zhejiang Soutya New Energy LLC, este o unitate combinatoare PV de 1000 V DC având o carcasă ignifugă pentru PC și protecție IP66 care asigură durabilitate ridicată și performanță fiabilă în aer liber. Dispozitivul se integrează componente critice de siguranță, inclusiv 2 dispozitive de protecție la supratensiune DC, 8 DC suporturi pentru siguranțe și 2 întreruptoare de circuit miniatural CC. Este conceput pentru a livra protecție completă la supracurent și supratensiune în 4 șiruri sisteme fotovoltaice.

Parametrul tehnic

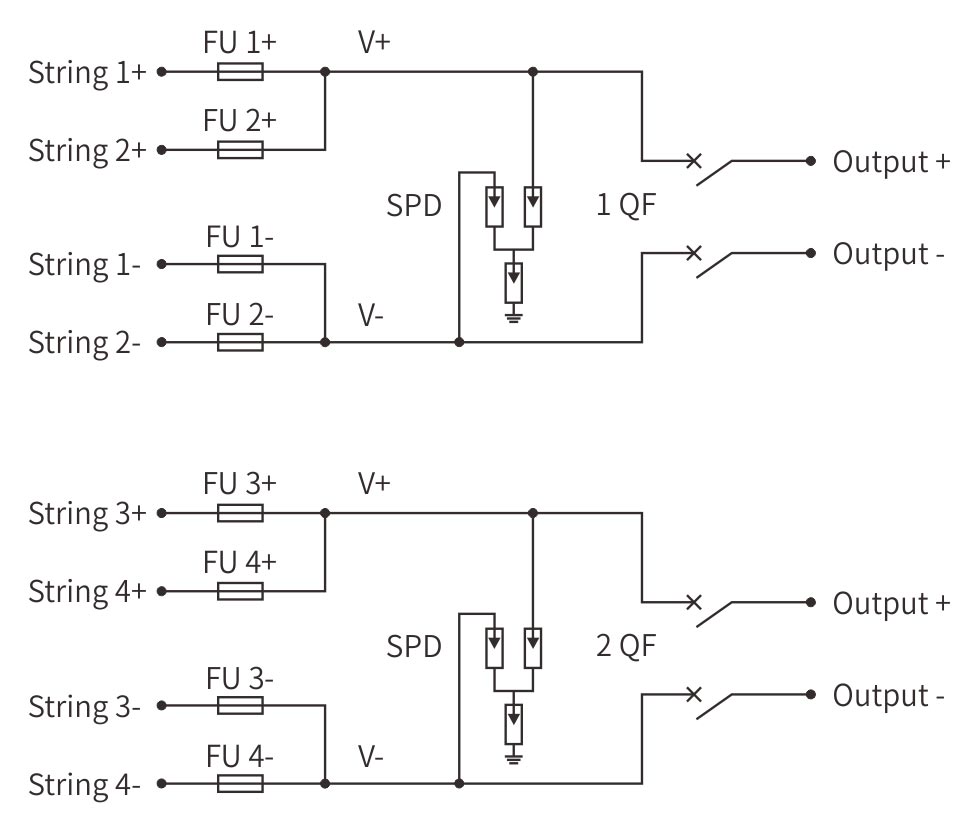

Schema de cablare

Scenarii de aplicare

1.Sisteme solare pe acoperiș comerciale și industriale la scară medie

Ideal pentru clădiri comerciale (de exemplu, fabrici, depozite, centre comerciale) cu patru șiruri fotovoltaice care necesită consolidarea în două ieșiri independente circuite. MCB-urile duale permit control separat pentru diferite sarcini sau invertoare, în timp ce cele 8 siguranțe (2 pe șir) asigură șir individual protectie.

2.Centrale solare cu sub-matrice multiple

Potrivit pentru fermele solare mici și mijlocii, unde trebuie să existe patru sub-matrice fotovoltaice combinate și distribuite la două invertoare sau două secțiuni ale unui mai mare sistem. Configurația acceptă gestionarea eficientă a energiei și redundanță.

3.Sisteme hibride de stocare solară cu ieșiri duale

Proiectat pentru sistemele care integrează solar cu acumulare de stocare, unde două sunt folosite ieșiri — una pentru invertoarele grid-tie și alta pentru încărcarea bateriei bănci. MCB-urile duble permit deconectarea sigură pentru întreținere sau defecțiune izolare.

4.Proiecte solare agricole și de irigații

Perfect pentru configurații agricole mari care alimentează mai multe sisteme de echipamente (de exemplu, pompe de irigare, mașini de procesare) prin două canale de ieșire. The Protecția IP66 asigură durabilitate în medii dure precum fermele sau mediul rural zone.

5. Microrețele industriale și sisteme de alimentare de rezervă

Optim pentru instalațiile industriale care utilizează microrețele solare cu redundantă duală ieșiri pentru sarcini critice. MCB-urile duale asigură un circuit independent control, sporind fiabilitatea și siguranța sistemului în timpul funcționării sau întreținere.
