1000V DC Combiner Box 2 In 1 Out tip MCB

Cutia de combinare de 1000 V CC 2 în 1 ieșire tip MCB, furnizată de China producătorul Zhejiang Soutya New Energy LLC, este un fotovoltaic de 1000 V DC unitate de agregare a șirurilor construită pentru servicii în aer liber compacte, de înaltă performanță. Modelat din policarbonat stabilizat la UV și etanșat la IP65, carcasa protejează componentele interne de praf, umiditate și solar prelungit expunerea. În interior, patru suporturi pentru siguranțe CC oferă protecție la supracurent pentru două șir de intrare, un dispozitiv de protecție la supratensiune DC de clasă II (SPD) induse tranzitorii și un singur întrerupător de circuit miniatural DC cu doi poli (MCB) asigură atât comutarea sarcinii, cât și izolarea la scurtcircuit. Precablat din fabrică magistralele pozitive, negative și PE garantează echipotențialul de impedanță scăzută conectarea, în timp ce configurația 2-in 1-out simplifică cablarea pe mici sub-matrice pe acoperiș sau cu trei șiruri. Designul oferă o rupere sigură, vizibilă izolare de întreținere și protecție esențială la nivel de șir în cadrul a economisește spațiu, amprenta de montare pe perete.

Parametrul tehnic

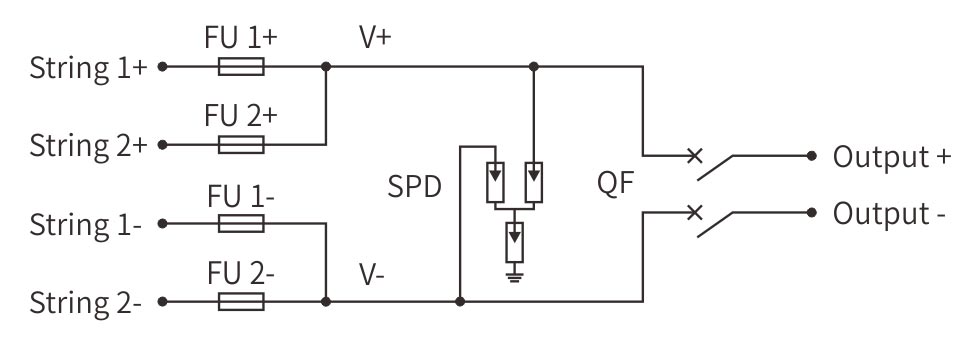

Schema de cablare

Scenarii de aplicare

1.Consolidarea șirurilor fotovoltaice – matrice mici de acoperiș

Instalată sub module sau pe pereții parapetului, cutia îmbină două șiruri fotovoltaice într-o singură ieșire DC. Patru suporturi pentru siguranțe oferă șir individual protecție la supracurent, în timp ce clemele SPD de Clasa II au provocat supratensiuni de la activitatea fulgerului din apropiere. Un MCB acționat frontal oferă o pauză vizibilă izolare, permițând blocarea în siguranță în timpul întreținerii invertorului sau pe acoperiș interventii.

2. Alimentatoare agricole DC – Sisteme de irigare și creștere a animalelor

Montată pe perete în casele pompelor sau în podurile hambarului, unitatea furnizează energie solară DC la pompe fără perii și echipamente de muls. Etanșarea IP66 exclude cerealele praf și apă de spălare la înaltă presiune, iar MCB integrat permite rapiditate oprire înainte de verificările sezoniere a echipamentelor sau înlocuirea curelei.

3.Adăposturi de telecomunicații la distanță – Putere critică de comunicare

Poziționat în interiorul ansamblurilor turn, combinatorul alimentează barele de curent continuu care alimentează capete radio și bănci de baterii. SPD protejează electronicele RF sensibile împotriva supratensiunilor tranzitorii, în timp ce MCB acționează ca o deconectare locală pentru tehnicienii care efectuează măsurători de împământare a turnului sau schimburi de redresor.

4.Matrice de clustere rezidentiale – sucursale PV bloc apartament

Fixat în dulapuri de metru sau ferme de mansardă, incinta se consolidează două șiruri de module pentru utilizarea invertorului partajat. Policarbonat ignifug și fuziunea la nivel de șir sporește siguranța în clădirile populate, iar MCB oferă personalul de intervenție de urgență un singur punct etichetat pentru a izola partea DC în timpul a eveniment incendiu.

5.Noduri de micro-rețea industriale – Circuite de rezervă și de rasare a vârfurilor

Montat pe flanșă pe skid care cuplează PV cu încărcătoare pentru stivuitoare sau rafturi PLC, cutia gestionează 15 kW de aport solar. Capacitatea duble-string se potrivește profiluri de cerere de barbierit de vârf și scuturi coordonate de pereche SPD + MCB drive-uri sensibile atât de la vârfurile rețelei, cât și de la zgomotul de comutație al invertorului.
