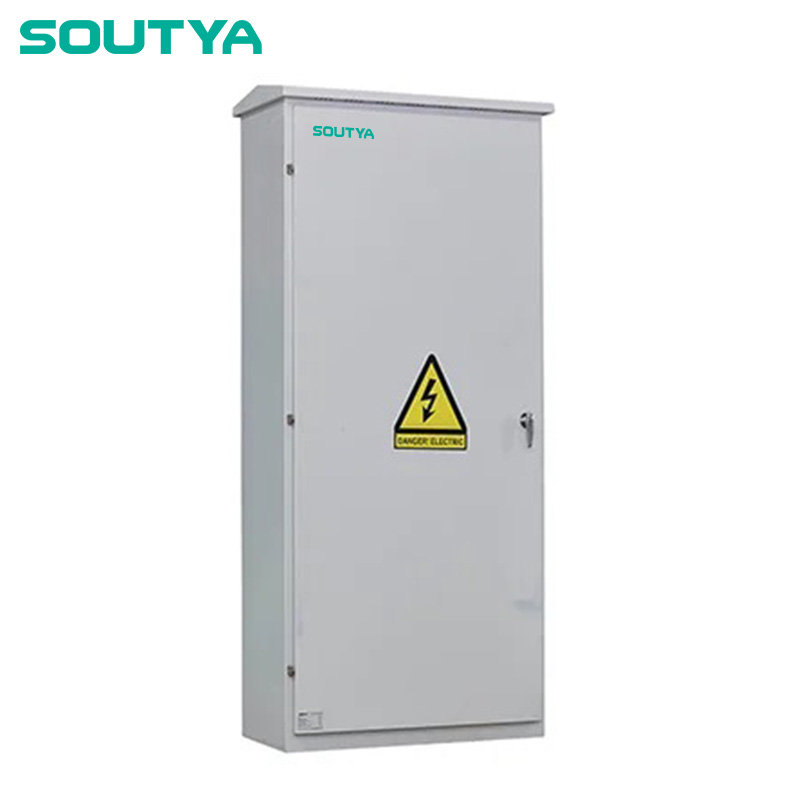

230V 400V AC Combiner Box 6 In 1 Out

Cutia de combinare 230V 400V AC 6 In 1 Out, furnizată de producătorul chinez Zhejiang Soutya New Energy LLC, este o unitate combinatoare cu invertor trifazat de 400 V carcasă din oțel construită, rezistentă la UV și etanșare IP65 pentru durabilitate performanță în aer liber. Carcasa găzduiește șase circuite de carcasă turnată AC cu 4 poli întreruptoare (curent nominal 160-250 A) care furnizează supracurent individual și protecție la scurtcircuit la fiecare intrare a invertorului, în timp ce un singur AC cu 4 poli Întrerupător cu carcasă turnată (curent nominal 1000-1600 A) asigură izolație vizibilă și protecție la suprasarcină pentru ieșirea combinată. Barele colectoare din cupru L1, L2, L3, N și PE cablate din fabrică asigură fiabilitate capacitatea de purtare a curentului și legătura echipotențială și un tip II încorporat Dispozitivul de protecție la supratensiune cu 4 poli 275 V AC protejează împotriva fulgerelor supratensiuni. Proiectat pentru până la șase invertoare solare (6*50–80 kW), acesta asigură combinarea esențială a AC, imunitate la supratensiune și siguranță la întreținere.

Scenarii de aplicare

1. Blocuri de montare la sol pentru scară de utilitate (480-800 kW)

Cele șase intrări de întrerupătoare cu carcasă turnată de 160-250 A acceptă până la șase 80 kW invertoare de sir; întrerupătorul de circuit cu carcasă turnată cu ieșire de 1600 A alimentează o tensiune de 400 V tablou de distribuție sau transformator MT, reducând șanțurile și trecerea cablurilor parcuri solare mari.

2. Substații de derapaj cu inversor central

Montată pe rack-ul invertorului, cutia acționează ca un „hub local de curent alternativ” - în paralel șase ieșiri ale invertorului înainte de un singur alimentator mare la tabloul de tensiune MT, simplificarea cablajului antiderapant și accesul la întreținere.

3. Acoperișuri comerciale mari > 500 kW

Carcasa din oțel IP65 și gradul de impact IK10 permit amplasarea pe acoperiș acolo unde spațiul este limitat; componentele nominale de 400 V mențin dimensiunile cablurilor mai mici în timp ce 1600 O bară transportă curentul combinat către clădirea MSB.

4. Sere agricole și clustere de hambar

Type-2 275 V SPD protejează ventilatoarele, pompele de irigare și mulsul echipamente de la fulgerele frecvente în câmpuri deschise, în timp ce individuale MCCB-urile de intrare permit fermierilor să izoleze un invertor fără a opri întreg cluster.

5. Site-uri industriale cu 6 poduri distribuite

Fiecare MCCB de 160–250 A servește ca deconectare locală pentru o clădire separată pod aripă sau car-port; MCCB de ieșire comun de 1000–1600 A simplifică măsurarea și conexiunea la rețea, în timp ce SPD-ul protejează întregul site împotriva tranzitoriilor supratensiuni.
