Cum să dimensionați corect o cutie de combinare DC pentru sistemul dvs. de panouri solare

Te-ai întrebat vreodată dacă sistemul tău de panouri solare funcționează la fel de eficient și de sigur pe cât ar trebui să fie? În calitate de proprietar sau instalator de sistem solar, probabil că v-ați concentrat pe panouri și invertoare. Dar există o componentă critică care adesea nu primește lumina pe care o merită:DC cutie combinatoare. Acest erou necunoscut al matricei dvs. fotovoltaice gestionează fluxul complex de energie de la panourile dvs., asigurându-vă că totul funcționează fără probleme și protejat. Alegerea unuia greșit poate duce la pierderi de energie, riscuri de siguranță și timpi de nefuncționare frustranți ai sistemului. LaSoutya, înțelegem intim aceste puncte dureroase. Prin ani de experiență în inginerie și pe teren, am văzut cum este dimensionat corectCutie combinatoare DCformează coloana vertebrală robustă a unei instalații solare de încredere. Acest ghid vă va prezenta, într-un mod profesional, dar simplu, exact cum să dimensionați această componentă crucială pentru nevoile dumneavoastră specifice.

Ce este exact o cutie DC Combiner și de ce contează dimensiunea?

Să începem cu elementele de bază. OCutie combinatoare DCeste o carcasă montată între panourile solare și invertor. Sarcina sa principală este de a consolida ieșirea de la mai multe șiruri solare (grupuri de panouri conectate în serie) într-o singură pereche de conductori care alimentează invertorul. Dar face mult mai mult. Acesta găzduiește dispozitive critice de protecție, cum ar fi siguranțe sau întrerupătoare pentru fiecare șir, protejând împotriva curenților inversi periculoși și suprasarcinilor. De asemenea, oferă un punct central, sigur pentru monitorizarea, întreținerea și deconectarea sistemului.

Deci, de ce este dimensionarea atât de critică? O cutie de combinare subdimensionată se poate supraîncălzi, se poate declanșa inutil dispozitivele de protecție sau chiar poate deveni un risc de incendiu. O cutie supradimensionată, deși sigură, înseamnă că ați cheltuit bani pentru capacitatea de care nu aveți nevoie și ați ocupat mai mult spațiu decât era necesar. Dimensiunea adecvată atinge echilibrul perfect între siguranță, performanță și rentabilitate. Vă asigurăCutii de combinare DCpoate gestiona curentul electric și tensiunea maximă pe care le produce matricea dvs., atât în ​​condiții normale, cât și în condiții extreme.

Ce parametri electrici cheie trebuie să calculați mai întâi?

Înainte de a vă uita măcar la cataloagele de produse, trebuie să adunați câteva date fundamentale din designul matricei de panouri. Acest lucru nu este atât de descurajant pe cât pare. În primul rând, veți lucra cu patru parametri cheie: curent de putere maximă (Imp), curent de scurtcircuit (Isc), tensiune în circuit deschis (Voc) și tensiune maximă de sistem. Aceste valori se găsesc pe fișa tehnică a panourilor solare și sunt influențate de temperatura locală.

• Curent șir:Aceasta determină amperajul necesar pentru siguranțele/întrerupătoarele de intrare și pentru barele interioare. Valoarea cheie aici esteCurent de scurtcircuit (Isc)a unui singur panou. Apoi aplicați factori de siguranță.

• Tensiune șir:Aceasta determină tensiunea nominală necesară pentru componentele cutiei. Valoarea critică esteTensiune în circuit deschis (Voc)dintr-un singur panou, ajustat pentru cea mai rece temperatură așteptată la locul dvs. Înmulțiți panoul Voc ajustat cu numărul de panouri dintr-un singur șir de serie.

Să simplificăm acest lucru cu un exemplu practic. Să presupunem că folosim panouri de 400 W cu următoarele specificații:

• Isc = 10,5 A

• Vo = 40,5 V

• Coeficientul de temperatură al Voc = -0,3%/°C

Acum, luați în considerare un site unde cea mai scăzută temperatură înregistrată este -10°C și avem 12 panouri pe șir. Calculul ar arăta astfel:

Tabelul 1: Exemplu de calcul al parametrilor electrici cheie

Aceste valori calculate - aproximativ 537 V și 10,5 A per șir - reprezintă baza pentru selectarea dvs.Cutie combinatoare DC.

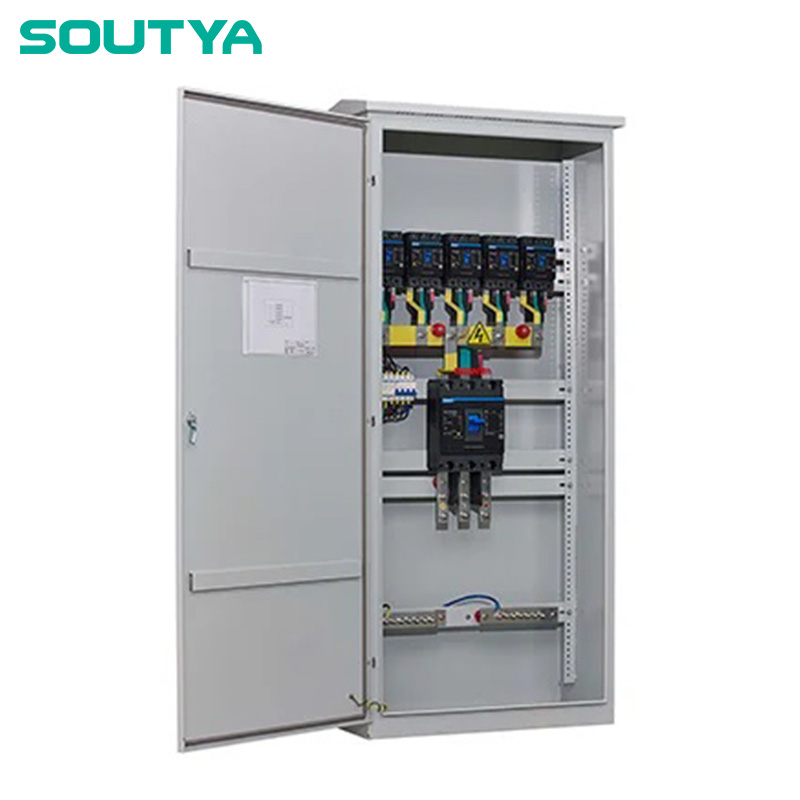

Cum alegi modelul de cutie Soutya DC Combiner potrivit?

Odată ce aveți parametrii electrici de bază, următorul pas este potrivirea lor cu o cutie de combinare compatibilă. Aici este loculSoutyaprodusele strălucesc, oferind specificații clare și robuste concepute pentru aplicații din lumea reală. Trebuie să luați în considerare mai multe specificații ale cutiei.

• Siruri de intrare maxime:De câte șiruri separate trebuie să combinați? Cutiile noastre vin în configurații 4-în-1, 6-în-1, 8-în-1, 10-în-1 și chiar mai mari.

• Tensiune maximă a sistemului (Vdc):Acest lucru trebuie să depășească pe dvsAjustat String Voccalculat în Tabelul 1. Pentru exemplul nostru de 537V, o cutie de 600V sau 1000V ar fi potrivită, 1000V oferind mai mult spațiu pentru extinderea viitoare.

• Curent nominal de intrare a șirului (A):Valoarea siguranței sau întreruptorului pe șir. Trebuie să fie de cel puțin 156% din ISC-ul șirului (conform ghidurilor NEC). Pentru Isc nostru de 10,5A: 10,5A * 1,56 =16.38A. Veți selecta următoarea dimensiune standard mai mare, de obicei a20Asiguranța.

• Curent nominal de ieșire principal (A):Valoarea întreruptorului sau siguranței de ieșire principală. Aceasta se bazează pesuma tuturor curenților de intrare de șirmultiplicat cu un factor de siguranță și diversitate.

Să presupunem că proiectul nostru exemplu are 6 șiruri identice. Iată cum am selecta unSoutyamodel:

Tabelul 2: Ghid de selectare a cutiei de combinare Soutya (Exemplu: SY-COM-6S)

După cum puteți vedea,SoutyaModelul SY-COM-6S nu numai că îndeplinește, dar depășește cerințele sistemului nostru exemplu, oferind marje de siguranță vitale și caracteristici opționale valoroase. NoastreCutii de combinare DCsunt construite cu această filozofie: oferă spațiu liber pentru fiabilitate și opțiuni pentru perspectivă.

Care sunt întrebările frecvente despre cutiile DC Combiner?

Navigarea în detalii poate aduce multe întrebări. Iată trei dintre cele mai frecvente pe care le întâlnimSoutya.

Întrebări frecvente 1: Pot conecta șiruri cu numere diferite de panouri sau mărci diferite de panouri la aceeași cutie de combinare DC?
Este posibil din punct de vedere tehnic, dar, în general, nu este recomandat decât dacă cutia este concepută special pentru aceasta. Problema principală este nepotrivirea tensiunii. Șirurile cu tensiuni diferite (datorită numărului sau specificațiilor diferite ale panourilor) vor încerca să se egalizeze atunci când sunt combinate, ceea ce duce la o pierdere a puterii de ieșire și la stres potențial asupra șirului de tensiune mai mică. Pentru o performanță optimă, toate corzile sunt conectate la un standardCutie combinatoare DCar trebui să fie identice ca model de panou, cantitate și orientare.

Întrebări frecvente 2: Am întotdeauna nevoie de o siguranță pentru fiecare șir din cutia mea de combinare?
Nu întotdeauna. Codul electric național (NEC) oferă o excepție cheie. Dacă aveți doar două șiruri în paralel, de obicei nu aveți nevoie de siguranțe de șir, deoarece curentul invers maxim posibil de la un șir sănătos într-unul defect este puțin probabil să depășească ampacitatea șirului defect. Cu toate acestea, dacă aveți trei sau mai multe șiruri în paralel, siguranțe sau întrerupătoare pentru fiecare șir suntobligatoriupentru a proteja împotriva fluxului excesiv de curent invers. Toate standardSoutyaCutiile de combinare vin pre-configurate cu protecția necesară per șir pentru conformitate și siguranță deplină.

Întrebări frecvente 3: Cât de important este ratingul IP (protecție la intrare) pentru o cutie combinatoare și ce ar trebui să caut?
Extrem de important. TheCutie combinatoare DCeste instalat în aer liber, expus la ploaie, praf și, eventual, zăpadă. O etanșare slabă poate duce la pătrunderea umezelii, cauzând coroziune, scurtcircuite și defecțiuni ale sistemului. Pentru majoritatea aplicațiilor în aer liber, o evaluare minimă deIP65este recomandat. Acest rating garantează protecție completă împotriva pătrunderii prafului și protecție împotriva jeturilor de apă la presiune joasă din orice direcție.Soutyacarcasele sunt de obicei evaluateIP65sau mai mare, asigurând durabilitatea pe termen lung în condiții de mediu dure.

Cum influențează factorii fizici și de mediu alegerea ta?

Specificațiile electrice sunt jumătate din poveste. Unde și cum montezi cutia este la fel de important. Luați în considerare materialul carcasei - plasticul dielectric este rentabil și rezistent la coroziune, în timp ce metalul (cum ar fi aluminiul acoperit cu pulbere) oferă o rezistență mecanică superioară și o disipare a căldurii. Dimensiunea fizică trebuie să găzduiască toate componentele cu spațiu adecvat de îndoire a sârmei. Locațiile de intrare a conductelor ar trebui să se potrivească cu planul dvs. de cablare.

Mediul este cheia. Siturile de coastă necesită rezistență ridicată la coroziune. Zonele cu activitate mare de fulger fac ca un dispozitiv de protecție împotriva supratensiunii (SPD) de mare capacitate să nu fie negociabil. Pentru climă caldă, asigurați-vă că temperatura nominală a cutiei și declasarea componentelor sale (cum ar fi siguranțele) sunt suficiente. LaSoutya, ne proiectămCutii de combinare DCavând în vedere aceste provocări globale, folosind materiale și design care rezista timpului și elementelor.

Sunteți gata să construiți un sistem solar mai sigur și mai eficient?

Dimensiunea dvsCutie combinatoare DCcorect nu este doar un exercițiu tehnic de bifare a casetei; este o investiție în siguranța, eficiența și longevitatea întregii investiții în energie solară. Prin calcularea metodică a parametrilor șirului și potrivirea acestora cu un produs robust și bine proiectat, eliminați un punct major de eșec și obțineți liniște sufletească.

LaSoutya, suntem specializați în a oferi această liniște sufletească. Gama noastră deCutii de combinare DCeste proiectat cu precizie, construit cu durabilitate și proiectat pentru claritate - făcând procesul de selecție și instalare mai ușor pentru profesioniști și asigurând performanță fiabilă ani de zile. Nu vindem doar componente; oferim fiabilitatea de bază de care depinde sistemul dvs. de energie solară.

Aveți în vedere un anumit proiect sau aveți nevoie de sfaturi de specialitate cu privire la alegerea cutiei de combinare perfecte pentru configurația dvs. unică?Echipa noastră de asistență tehnică este gata să vă ajute.Contactaţi-neastăzipentru o consultație personalizată, fișe detaliate ale produselor sau pentru a găsi un distribuitor în apropierea dvs. Să construim împreună un viitor solar mai sigur și mai inteligent.
